国土交通大臣認定 防火設備
高断熱玄関ドア イノベスト D50 防火ドアNEW

WEBカタログを見る

高い断熱性能と意匠性はそのままに。
業界トップクラスの断熱性能を実現する防火ドアです。
※2017年6月9日時点、社内調べ

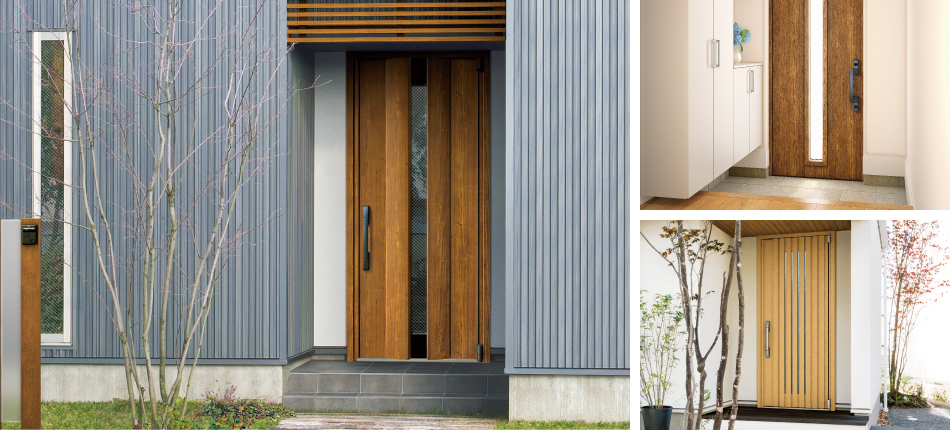

高断熱玄関ドア InnoBest D50の高い断熱性能と意匠性はそのままに、優れた防火性能をプラス。
断熱性、意匠性、使い心地、すべてにおいてハイクオリティをめざして誕生した防火ドアです。


YKK AP(株)大臣認定取得品 住宅防火戸のメンテナンスについて

高断熱玄関ドア イノベスト D50 防火ドア

商品ページメニュー

商品特長

徹底した防火対策で暮らしに安心をお届けします。

個別の商品毎に20分の防火性能について国土交通大臣の認定を受けた商品です。防火性能を高めるための様々な特長があります。

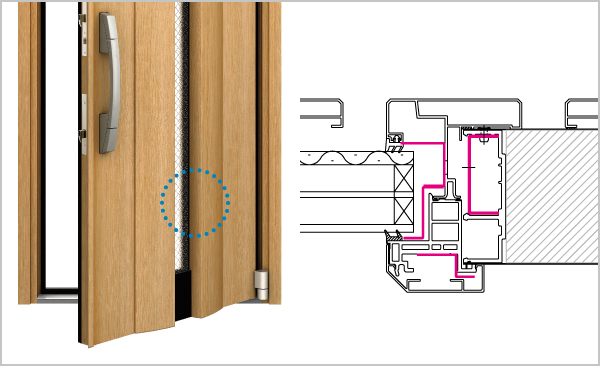

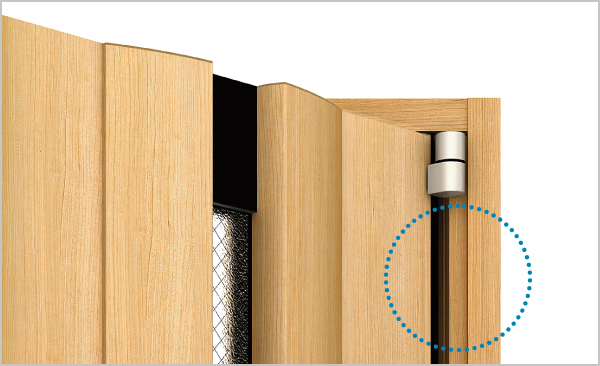

意匠性を損なわずに難燃材料を配置

意匠面に極力影響を与えない位置に、火災の際の高熱で膨張し、すき間をふさいで炎がもれるのを防ぐ加熱発泡材を貼付しています。

火災時のガラス落下を防ぐ構造

火災の際に熱で扉が変形しても、ガラスが脱落しないようにしっかり支える部材を採用しています。

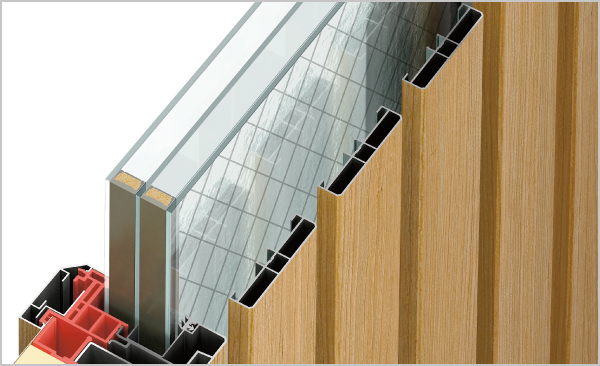

炎の侵入を防ぐトリプルガラス(網入型)を採用

熱で割れても脱落せず、炎を侵入させないトリプルガラス(網入型)を採用。また、室外側にコーティングされた金属膜により高い断熱効果があります。

温度差で生まれる結露を抑え、住宅の耐久性を向上させます。

断熱性能の高いD50 防火ドアは、外気の影響を受けにくいため、室内の気温と室内側のドアパネルの表面温度差を抑えられます。これにより温度差によって発生する結露を抑制し、湿気による住まいの劣化を防げます。また採光部にトリプルガラスを採用し、採光部の温度低下も低く抑えます。

※室外温度0℃、室内温度20℃、相対湿度60℃での解析値(露点は12℃)

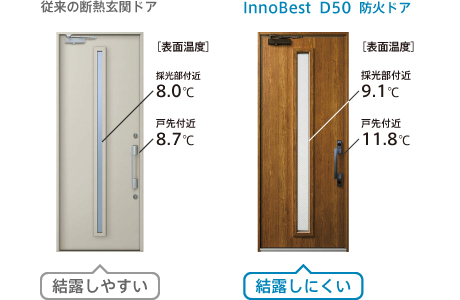

冬のドアの結露比較 冬のドアの結露比較

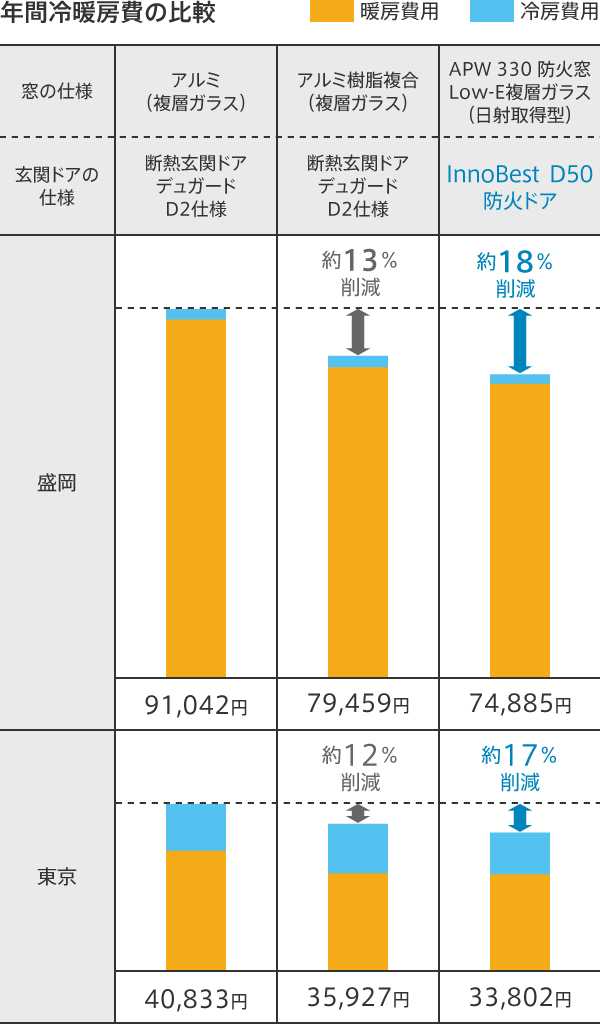

外に逃げるエネルギーを少なくし、年間冷暖房費の削減に貢献します。

住まい全体の断熱性能を向上させることで、住まいから逃げる熱を大幅に減らすことができ、消費エネルギーやCO2の効果的な削減が可能。
エアコンの使用回数も減り、冷暖房費の節約につながります。

【計算条件】熱負荷計算プログラム「AE-Sim/Heat」(㈱建築環境ソリューションズ)を用いて算出した年間冷暖房負荷を「平成25年省エネルギー基準に準拠した算定・判断の方法及び解説Ⅱ住宅」((一財)建築環境・省エネルギー機構)に基づきエネルギー消費量、冷暖房費に換算。

●住宅モデル 2階建て/延床面積:120.08m2/開口率:21.0%(盛岡)、開口率:26.8%( 東京)「平成25年省エネルギー基準に準拠した算定・判断の方法及び解説Ⅱ住宅」標準住戸のプラン ●気象データ 「拡張アメダス気象データ」2000年版標準年/(一社)日本建築学会 ●計算地点 盛岡(3地域)、東京(6地域) ●空調設定 冷房:27℃(就寝時28℃)・60% 暖房:20℃ ●空調運転方法 間歇運転 ●住宅の仕様 開口部※1:アルミサッシ(複層)、アルミ樹脂複合サッシ(複層) 開口部※2: APW 330 Low-E複層ガラス(日射取得型)ニュートラル、APW 430 ダブルLow-E三層複層(日射遮蔽型)ニュートラル 躯体:平成25年基準レベル相当 ●遮蔽物 居室の8窓にレースカーテン、和室の窓に和障子を併用 ●電気料金単価 27円/kWh(税込)/(公社)全国家庭電気製品公正取引協議会新電力料金目安単価
※1【熱貫流率】仕様に応じた開口部の熱貫流率を使用 【日射熱取得率】ガラス種別及び付属部材に応じた日射熱取得率を使用
※2【熱貫流率】JIS A 2102より求めた熱貫流率を使用 【日射熱取得率】JIS R 3106より求めた日射熱取得率を使用

たくさんの自然光を採り入れて明るいエントランスを生み出します。

断熱性能に優れたトリプルガラス(網入型)を採用しているD50 防火ドア。
従来品に比べ最大2.4倍の採光面積を確保することで、より多くの光を採り込むことが可能になりました。

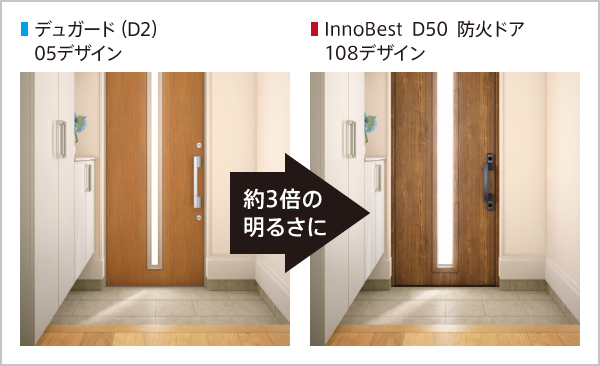

従来品より約3倍明るい空間を実現

従来品よりも採光面積を広く確保しているD50 防火ドアは、一番明るい正午には、従来品と比較してエントランス空間の明るさが約3倍になります。さらに、室内までしっかり天然光を届けられます。

※「平成25年省エネルギー基準に準拠した算定・判断の方法及び解説Ⅱ住宅」標準住戸のプランより、玄関方位を南に変更。階段室、玄関窓を壁で塞ぎ解析。 ■外部条件 地域/東京(緯度35.6 経度ー139.76) 日時/12月22日 6時~17時 天候/晴れ(CIE標準晴天空) ■材料設定(%は可視光反射率) 床30% 壁50% 天井、屋根70% 玄関、軒先50% )

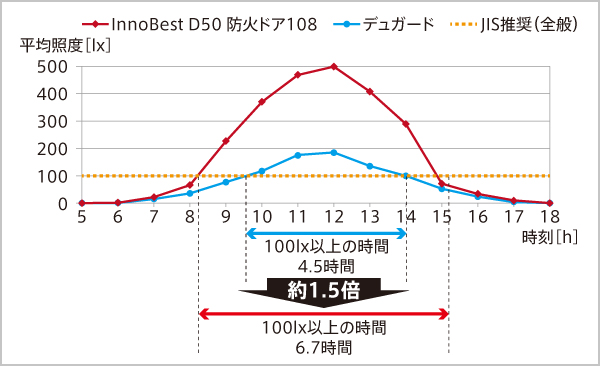

昼のように明るい時間を従来品より約1.5倍長く確保

住宅の出入りにおいて、天然光のみで過ごせると考えられる時間(100lx以上※)がD50 防火ドアでは、従来品に比較して約1.5倍の長さを実現しています。

※ JIS Z 9110-2010 表17 住宅玄関(内側)「全般」の推奨照度、AIJES-L0002-2016照明環境基準・同解説表6.2 住宅玄関(内側)「住宅の出入り」の設計基準照度

キーレスでカギを開け閉めできるスマートコントロールキーを標準装備。

ライフスタイルに合せて2つのキースタイルから選べます。
※手動錠も選べます。
くわしくはこちら「スマートコントロールキー」

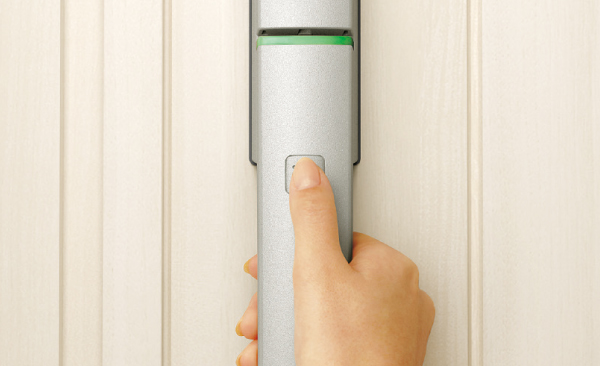

カギを出さずにボタン1つで開け閉め
[ポケットKey]

リモコンを携帯していればハンドルのボタンを押すだけで施解錠が可能。離れた場所からの操作も可能。また、ICチップを内蔵したカード・シールをハンドルに近づけることでも施解錠が行えます。

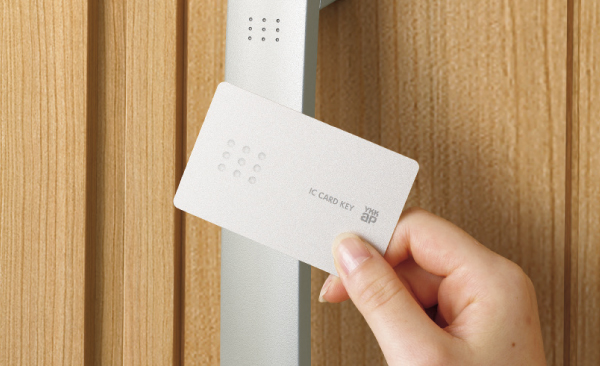

ハンドルにピタッと近づけるだけでカギを開け閉め
「ピタットKey」

ICチップを内蔵したカード・シールをハンドルに近づけるだけで、施解錠が可能です。

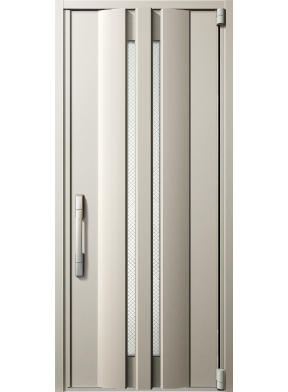

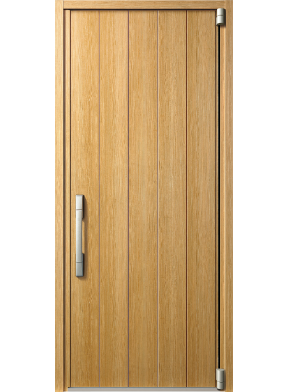

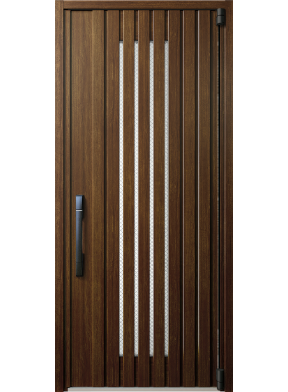

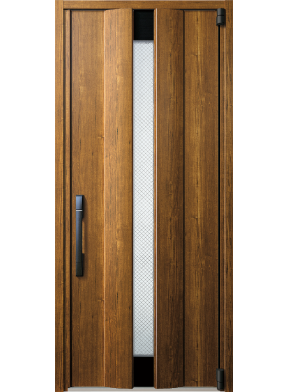

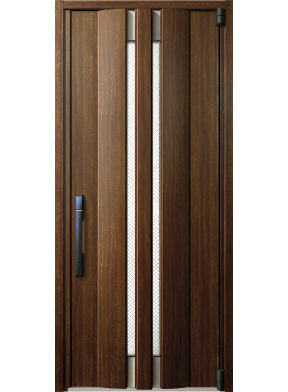

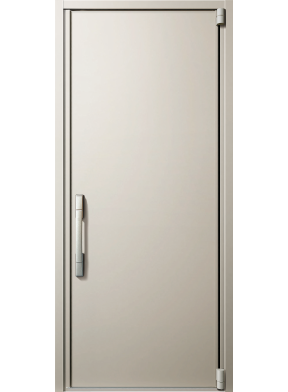

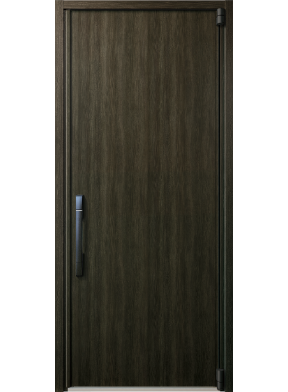

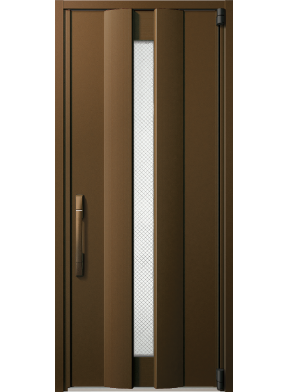

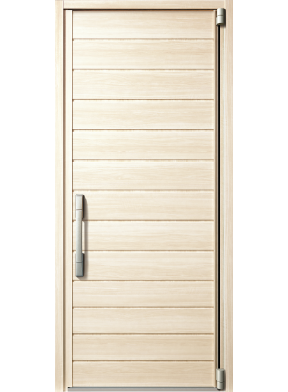

ラインアップ

ベーシックデザインから、ボリューム感のある装飾モールデザインまで、多彩にご用意。

102

104

105

107

108

110

901

902

904

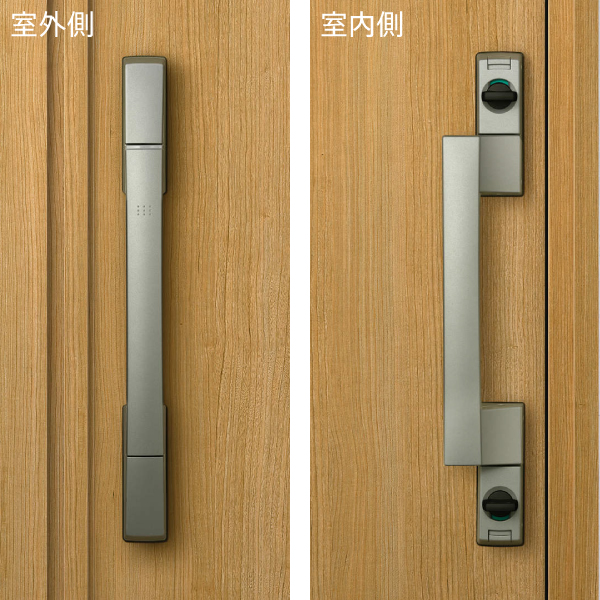

ハンドル一覧

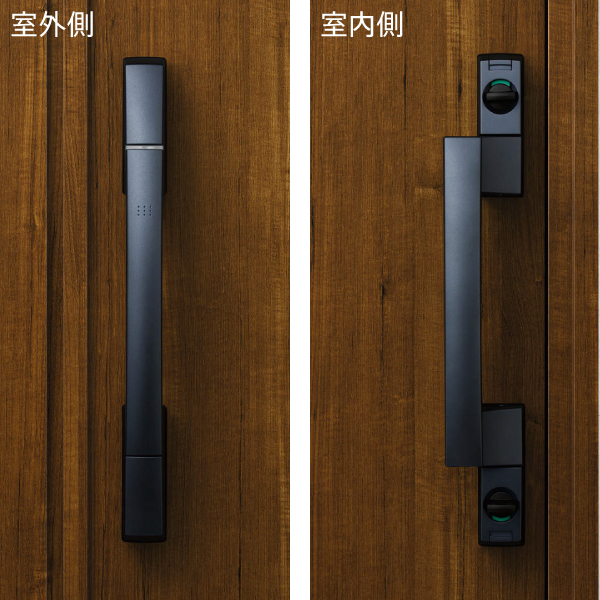

■スマートコントロールキー[プッシュプルグリップ錠]

※画像はピタットKey(右勝手)となります。

Sシルバー

Sブラック

Sブラウン

■手動錠[プッシュプルグリップ錠]

※画像は右勝手となります。
※102デザインには手動錠の設定はありません。

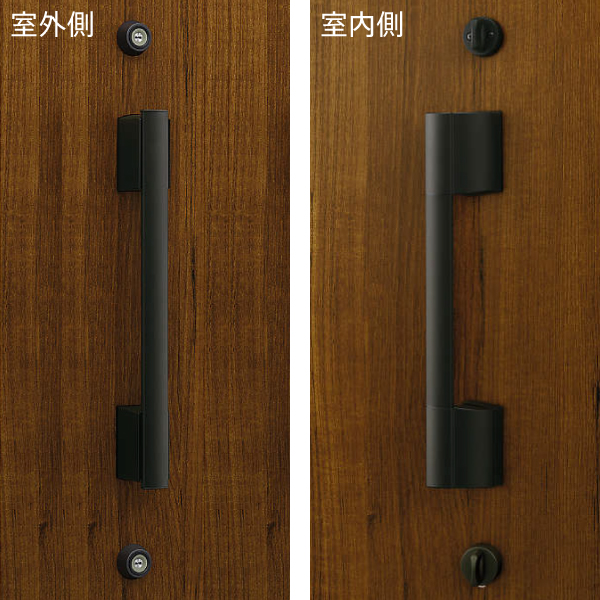

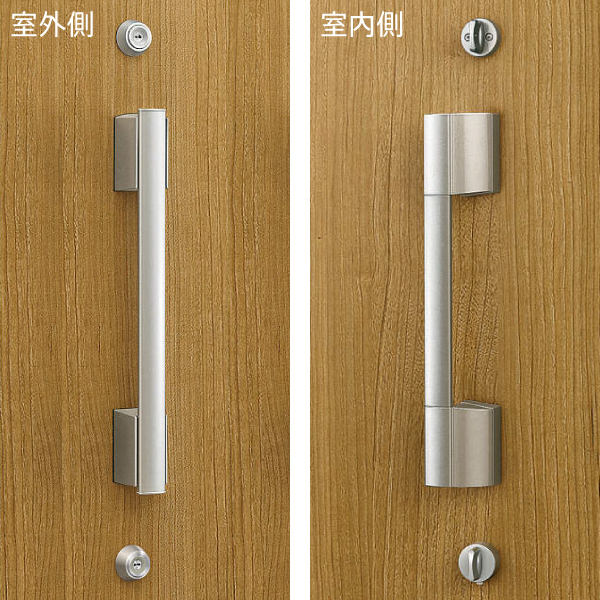

ストレートハンドル

シルバー

ブラック

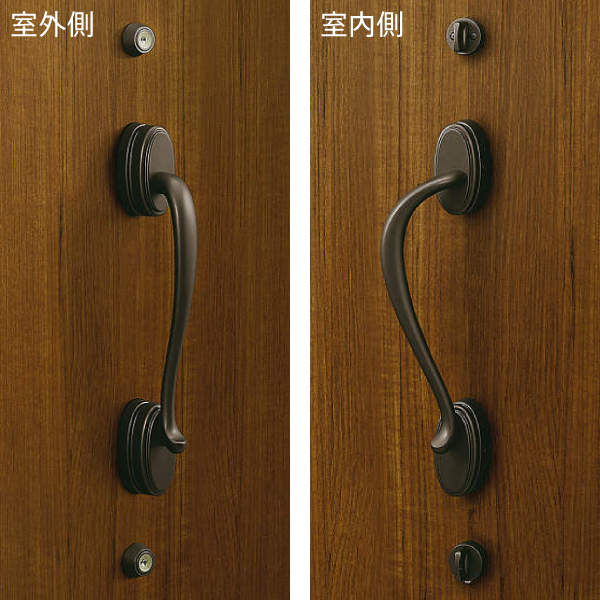

クラシックハンドル

アンティーク

カラーバリエーション

さまざまな住宅外観スタイルに合せやすい豊富なカラーをご用意。

AR | バニラウォールナット

ゆったりと流れるような木目に気品を感じるウォールナット柄をモチーフに、明るいベージュとホワイトを組合せたカラー。上品で清潔感のある雰囲気を演出します。

AS | シナモンオーク

はっきりとした木目や節、斑が特長のオーク材をモチーフにした、自然な風合いのカラー。深みのある濃淡と素朴な木目柄が、ナチュラルな雰囲気とあたたかみを与えてくれます。

W7 | ハニーチェリー

明るい色合いのブラックチェリー材をモチーフにした上質でさわやかな木目柄。エントランスにナチュラルな印象と開放感を演出します。

BE | マキアートパイン

やや赤味のあるミディアムトーンに仕上げたパイン柄と節やのこ目の荒々しさが、素朴さの中に落ち着きのある玄関空間を演出します。

YF | キャラメルチーク

時間を経て生み出される深い味わいのチーク柄。素朴で表情豊かな木目が、確かな存在感を与えます。

KX | ラスティックウッド

素材感あふれる、素朴で動きのある柄が特徴のチーク材をモチーフにした木調色。

Z9 | ショコラウォールナット

深みのある色合いと、なめらかで美しいウォールナット柄が、上質で重厚感漂う空間を演出します。

W6 | 桑炭(クワタン)

桑から生まれる独特の炭色を再現したシックで落ち着きのある色調。さまざまな素材とマッチしながらファサードの表情を引き締めます。

QD | ウッディグリーン

木調導管が刻まれた、ペイント仕上げの深みあるグリーン。落ち着きと個性を備え、自然素材に調和します。

H2 | プラチナステン

やわらかく落ち着いた雰囲気のステン色。さまざまな内外装に幅広くマッチし、高品質なコーディネイトを可能にします。

B1 | ブラウン

深みのある穏やかなブラウン色。ソフトな印象の外壁と調和し、ナチュラルな雰囲気を醸し出します。

B7 | カームブラック

存在感のあるブラックカラー。外からは洗練されたイメージを、室内からは優しさを感じさせる絶妙な色調です。

このウェブサイトでご覧いただく商品の色や質感は、実際とは多少異なる場合がございます。

このウェブサイトでご覧いただく商品の色や質感は、実際とは多少異なる場合がございます。
