EXIMA 91c

EXIMA 91c

EXIMA 91c





Design 調和する意匠

Facade Design

  • Typical Design

    Typical Design イメージ
  • Slit Design

    Typical Design イメージ
  • Fin Design

    Fin Design イメージ
  • Window-Wall Design

    Window-Wall Design イメージ

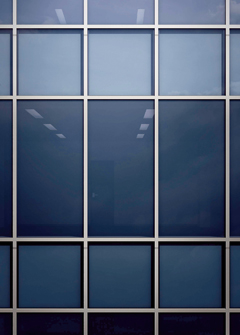

フラットな外観デザイン

フラットな外観デザイン

方立と無目の段差を抑えたフラットな外観により、シンプルで飽きのこないデザインとしています。

  • 方立と無目の外観見付寸法を60mmまで抑えてバランスの取れたファサードを実現します。

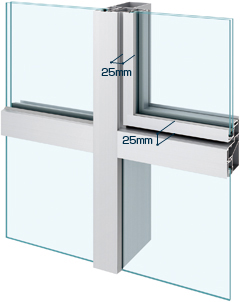

外観意匠

外観意匠

可動窓の障子外観見付を25mmにスリム化し、より透明感のあるファサードを演出します。

  • 外観意匠

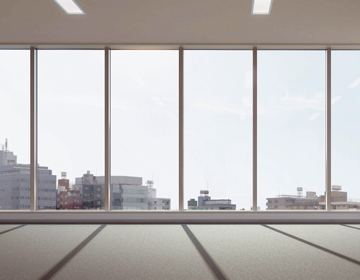

透明感・開放感の演出

透明感・開放感の演出

フレームの外形をよりシンプルにすることですっきりとした内観意匠と開放感のある室内空間を演出します。

  • 透明感・開放感の演出
  • EXIMA 91c FIX窓 方立部
    縦押縁と方立の見込面を同一面とし、室内側も段差のないデザインとしています。

吹き抜けでの開放感の演出

吹き抜けでの開放感の演出

吹き抜け部対応用の方立により横梁無しの大開口にも対応できます。

  • 透明感・開放感の演出
  • EXIMA 91c 鉄骨補強方立 ファスナー例内観



Ecology 省エネへの配慮

A12複層ガラス対応

熱負荷軽減効果の高い中間空気層12mmの複層ガラスにも対応可能です。

※許容ガラス厚は、窓種により異なります。

A12複層ガラス対応

方立・無目断熱カバー

方立・無目に部材を追加し、アルミカーテンウォールの断熱性を向上します。

■断熱性向上のポイント

方立・無目(本体)をアルミカバーで覆うことで、屋外側に空気の断熱層を形成し、フレームの断熱性を向上させます。
接合部に熱抵抗の高いスペーサーを使用することにより断熱効果を損ないません。
外観見付寸法は方立65mm、無目60mmのスリムな意匠を実現します。

  • 方立断面

    方立・無目断熱カバー
  • 方立断面
  • 無目断面

    方立・無目断熱カバー
  • 無目断面

■快適な室内環境、省エネへの配慮

方立・無目の断熱構造により、断熱性能H-3等級相当を確保します。

  • 方立

    快適な室内環境、省エネへの配慮
  • 快適な室内環境、省エネへの配慮

断熱カバー + A12複層ガラス⇒断熱性能H-3等級相当

  • 無目

    快適な室内環境、省エネへの配慮
  • 快適な室内環境、省エネへの配慮



Easiness to Use 使いやすい機能

日本国内特許取得済

換気機能と非常用進入口の両立

ひとつのユニットで換気と非常用進入口の機能を両立しました。

換気機能と非常用進入口の両立

換気時(室内側より操作)
内部ハンドルでの操作時は、セーフティストッパーにより約85mmの位置で障子がストップします。

非常時(室外側より操作)※消防隊進入時
外部ハンドルでの操作時は、セーフティストッパーが解除され、窓が全開になります。

操作性への配慮

亜鉛合金ダイカスト製のハンドルはシンプルデザインで手になじみやすく、操作のしやすい形状です。

操作性への配慮



Safety 安心な機能・性能

換気時の安心機能

窓を開けた際に障子が途中でストップする機構を標準採用しています。
また、セーフティストッパー解除状態から障子を閉じる操作だけで自動で復帰する「自動復帰」機能付セーフティストッパーを採用し点検後の掛け忘れ等を未然に防ぎます。

換気時の安心機能



商品仕様

窓種 性能
耐風圧 水密 気密
FIX窓 2400Pa 1000Pa A-4
外倒し窓【排煙窓・隠ぺいオペレーター仕様】 2400Pa 1000Pa A-4
突出し窓【排煙窓・隠ぺいオペレーター仕様】 2400Pa 1000Pa A-4
外開き窓【非常用進入口仕様】 2400Pa 1000Pa A-4
たてすべり出し窓【換気仕様】 2400Pa 1000Pa A-4
たてすべり出し窓【非常用進入口仕様】 2400Pa 1000Pa A-4
たてすべり出し窓【換気付非常用進入口仕様】 2400Pa 1000Pa A-4
固定がらり 2400Pa 1000Pa A-4
組込FIX窓 2400Pa 1000Pa A-4
窓種 性能
耐風圧 水密 気密
たてすべり出し窓 スリムタイプ 2400Pa 1000Pa A-4
たてすべり出し窓 スリムタイプ【非常用進入口仕様】 2400Pa 1000Pa A-4
たてすべり出し窓 スリムタイプ【換気付非常用進入口仕様】 2400Pa 1000Pa A-4
外倒し窓 スリムタイプ【排煙窓・隠ぺいオペレーター仕様】 2400Pa 1000Pa A-4
突出し窓 スリムタイプ【 排煙窓・隠ぺいオペレーター仕様】 2400Pa 1000Pa A-4
※各性能は、窓種や使用するガラス等の条件により異なります。
