ＥＸＩＭＡ ５１ｅ
近年では、高齢化、ユニバーサルデザイン、住宅長寿命化、防犯、安全性への配慮など、ニーズが多様化しています。そこで、もう一度、様々なビル建築のニーズを見つめ直し、YKK APの一般商品として一歩進んだレベルまで含めた『新しい尺度』を設定いたしました。
- 商品特長
-
FIX窓
方立・無目のスリム化
FIX窓の方立・無目の見付寸法をスリムに統一、枠とガラス面の凹凸を小さくするため、方立・無目のガラス溝の位置を外部側としました。バランスをとりながら透明感のあるフラットなファサードを実現します。
ＥＸＩＭＡ ５１ｅ FIX窓方立断面ＥＸＩＭＡ ５１ｅ FIX窓無目断面
ＥＸＩＭＡ ５１ｅ FIX窓方立・無目豊富なバリエーションの方立・無目
FIX窓の方立・無目の見付寸法が35mmへとスリムになりました。用途に応じて45mm、60mmもお選びいただけます。方立断面 無目断面 100mm見込方立 単板ガラス仕様
35mm見付
単板ガラス仕様
45mm見付
単板ガラス仕様
60mm見付
自動ドア【一般スライド】／自由開きドア【フロアヒンジドア】
方立 ・ たて骨見付寸法の統一
自動ドア用のたて骨の見付寸法は、ＦＩＸ窓用の方立と見付寸法を統一しています。 ＦＩＸ窓との連窓時に、バランスのとれたファサードを演出します。

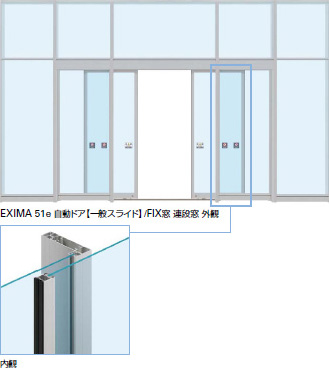

ＥＸＩＭＡ ５１ｅ 自動ドア【一般スライド】 / FIX窓連窓 35mm見付方立使用時外観自動ドアたて骨部断面 方立断面 35
mm
見付
45
mm
見付
60
mm
見付
製作範囲 H3000mmまで対応
丁番ドア、自由開きドア【フロアヒンジドア】、自動ドア【一般スライド】は製作範囲H3000mmまで対応可能です。
FIX窓連窓時にも、無目を使用することなく、透明感・開放感のある出入り口を演出します。自由開きドア【フロアヒンジドア】
H3000mm対応時
たてかまち見付寸法 120mm自動ドア【一般スライド】
H3000mm対応時
たてかまち見付寸法 90mm
たて骨見付寸法 60mm片開きドア/両開きドア
H3000mm対応時
たてかまち見付寸法 128mm
（かまちタイプ：Cタイプ）
ＥＸＩＭＡ ５１ｅ 自由開きドア【フロアヒンジドア】横断面図
ＥＸＩＭＡ ５１ｅ 自動ドア【一般スライド】横断面図
ＥＸＩＭＡ ５１ｅ 片開きドア【丁番ドア】横断面図コーナー方立
コーナー方立の設定
風除室等を構成するコーナー部には、 90°コーナー方立、3方コーナー方立等の専用の方立を用意しています。90°コーナー方立 3方コーナー方立 120°コーナー方立 135°コーナー方立

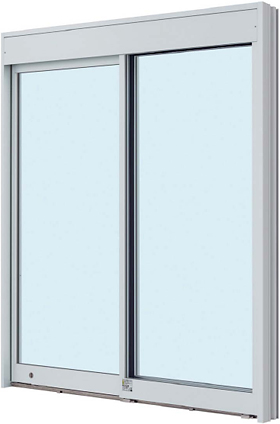

防護スクリーン付自動ドア【一般スライド】
すっきりとした意匠
戸袋側に防護スクリーンを設置しておりますが、すっきりとした意匠です。

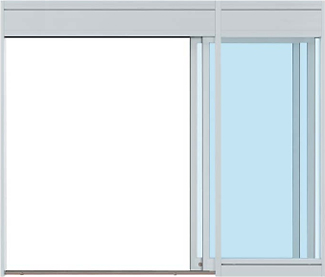

ＥＸＩＭＡ ５１ｅ

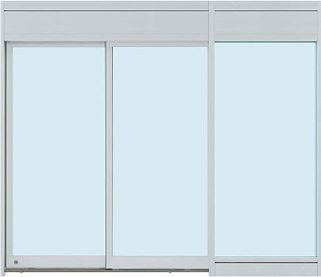

防護スクリーン付自動ドア【一般スライド】外観
ＥＸＩＭＡ ５１ｅ
自動ドア【一般スライド】外観メンテナンス性への配慮

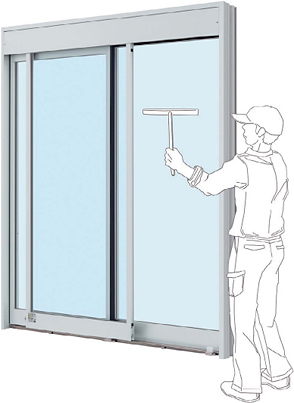

防護スクリーンは、サッシの見込寸法内でスライド可能です。防護スクリーンをスライドさせることで、ガラスやガイドレールの清掃ができます。
省スペースでの開閉が可能なため、周辺スペースを有効にご活用いただけます。
■防護スクリーン全閉状態
ＥＸＩＭＡ ５１ｅ■防護スクリーン全開状態
ＥＸＩＭＡ ５１ｅ
ＥＸＩＭＡ ５１ｅ
防護スクリーン下かまち部防護スクリーンにはストッパーを設置（標準部品）。ストッパーは、操作キー（標準部品）で施錠できます。防護スクリーンはストッパーを作動させ固定できますので、清掃時以外に防護スクリーンを動かされる心配はありません。 外倒し窓・内倒し窓・突出し窓
隠ぺいオペレーターの設定
排煙窓には隠ぺいオペレーター仕様を設定しています。
オペレーター装置を枠・かまち内に隠しますので、内観でスッキリと
した意匠を演出します。
EXIMA 51e 突出し窓全閉時内観 EXIMA 51e 突出し窓全開時内観
自由開きドア【フロアヒンジドア】 ・ 片開きドア/両開きドア【丁番ドア】 ・ 片開きドア/両開きドア【ピボットヒンジドア】 ・
外倒し窓 ・ 内倒し窓 ・ 突出し窓小口キャップ ・ 障子コーナーキャップ

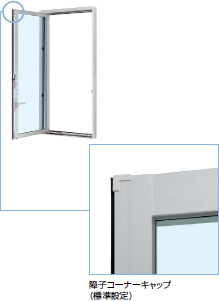

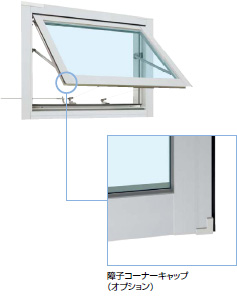

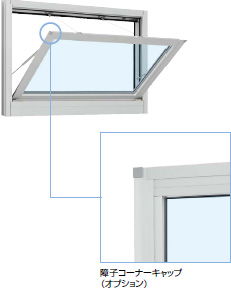

フロアヒンジドア、丁番ドア、ピボットヒンジドアには小口キャップを標準設定、たてすべり出し窓には障子コーナーキャップを標準設定、外倒し窓、内倒し窓、 突出し窓には障子コーナーキャップをオプション設定しています。● 自由開きドア【フロアヒンジドア】
● 片開きドア/両開きドア【丁番ドア】・ 【 ピボットヒンジドア】
● たてすべり出し窓
● 外倒し窓【排煙窓】
● 内倒し窓【排煙窓】
● 突出し窓【排煙窓】
200mm見込方立の設定（乾式ブラケット納まりを採用）
２００ｍｍ見込の方立を使用しＨ６０００ｍｍまで対応可能です。
外観のさらなる透明感、内観では光が差し込む明るく開放的な空間を演出します。
ＥＸＩＭＡ ５１ｅ 200mm見込方立
ＥＸＩＭＡ ５１ｅ 200mm見込方立乾式ブラケット納まり自動ドア【一般スライド】
袖FIX窓部でのはさまれに配慮
２００mm見込方立を使用した場合の自動ドアは袖ＦＩＸ窓部のガラス面を
セットバックすることで、ガラス面と障子の隙間に体をはさまれることを防ぎます。
ＥＸＩＭＡ ５１ｅ 自動ドア【一般スライド】/FIX窓連窓 200見込方立使用時
自動ドア【ダブルスライド】
溝塞ぎ材の設定（オプション設定）
ガイドレールの溝部に溝塞ぎ材を設定いたしました。（オプション）
溝塞ぎ材により、ドア閉鎖時に、溝部にゴミがたまりにくくします。
ＥＸＩＭＡ ５１ｅ 自動ドア【ダブルスライド】横断面図
ＥＸＩＭＡ ５１ｅ
自動ドア【ダブルスライド】閉鎖時外観
ＥＸＩＭＡ ５１ｅ
自動ドア【ダブルスライド】開放時外観FIX窓
水密性能［W-5］の確保
ガラス溝への浸入水、結露水を排水する経路を確保、水密性W-5※とし、安心の性能を提案します。※ FIX窓・ FIX窓【ガラスブロック】・片開きドア/両開きドア【丁番ドア】・片開きドア/両開きドア【ピボットヒンジドア】・外倒し窓・突出し窓・内倒し窓・たてすべり出し窓のみ
ＥＸＩＭＡ ５１ｅ 排水経路（FIX窓部）
幅木部防護スクリーン付自動ドア【一般スライド】
更なる安全性への配慮
防護スクリーン付自動ドアは、自動ドア【一般スライド】の戸袋側に防護スクリーンを設置した自動ドアです。
防護スクリーンは戸袋側全面を覆うため、ドア開き時に戸袋側全面で、ドアとの衝突を防止します。自動ドアが開く際の更なる安全性に配慮しています。
ＥＸＩＭＡ ５１ｅ 防護スクリーン付自動ドア【一般スライド】内観
FIX窓／防護スクリーン付自動ドア【一般スライド】
断面図
ＥＸＩＭＡ ５１ｅ
防護スクリーン付自動ドア【一般スライド】
ドア全閉時内観
ＥＸＩＭＡ ５１ｅ
防護スクリーン付自動ドア【一般スライド】
ドア全開時内観コーナーゴムの設定（オプション設定）
召合せ部に、コーナーゴムを設置することができます。（オプション）
ドアが開く時に、もし指が引き込まれた際、コーナーゴムにより、痛みを軽減いたします。※コーナーゴムは一般タイプのみの設定です。防火設備には対応できません。
ＥＸＩＭＡ ５１ｅ 防護スクリーン付自動ドア【一般スライド】
召合せ部ハンガー引戸・引込み戸 重量タイプ
戸当りゴムの設定（標準設定）
ハンガー引戸 引込み戸では戸当りゴムを設定しています。（標準設定）
もし指を挟まれた際、痛みを軽減いたします。（2011年冬頃発売予定）
たてすべり出し窓
安心な換気とメンテナンスへの配慮
たてすべり出し窓では、窓を開けた際に障子が途中でストップする機構を標準採用。人・物の転落・落下等の危険性を回避します。
また、窓を閉める際に、無理な姿勢をとることなく、安全に窓を引き寄せることができる補助ハンドルを設定しています。（オプション）
ＥＸＩＭＡ ５１ｅ たてすべり出し窓全開状態●セーフティストッパー
［清掃時］
●補助ハンドル（オプション設定）
セーフティストッパーを解除すると、障子は最大90°まで開けることができ、ガラス外面の清掃も行えます。
（通常ご使用時はセーフティストッパー［チャイルドロック］が設定された状態でご利用ください。）窓を閉める際に、無理な姿勢をとることなく、
安全に窓を引き寄せることができます。
FIX窓
中間空気層１２㎜複層ガラス対応
開口部の断熱性能を高めることで温室効果ガス排出量削減、冷暖房費削減、結露抑制効果を発揮します。
ＥＸＩＭＡ ５１ｅ FIX部 方立断面
ＥＸＩＭＡ ５１ｅ FIX部 無目断面

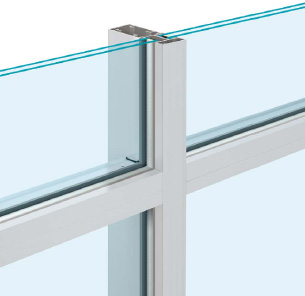

ＥＸＩＭＡ ５１ｅ FIX窓 方立・無目自由開きドア【フロアヒンジドア】 ウインシャットFH
快適な室内環境
自由開きドア【フロアヒンジドア】にウインシャットFHをオプション設定しています。ウインシャットFHはフロアヒンジドアの上下かまちに設置するAT材です。ウインシャットFHを設置することで、通気量が約1/4となります。すきま風を防ぎ、快適な室内環境を演出します。上かまちAT材
上かまちと上枠とのすき間※を塞ぎます。（※設計寸法：3mm）
下かまちボトムAT材
下かまちと下枠とのすき間※を塞ぎます。（※設計寸法：10mm）
ＥＸＩＭＡ ５１ｅ 自由開きドア【フロアヒンジドア】 外観ウインシャットFHの下かまちのAT材は、ドアを開ける時、自動的に上がり、ドアを閉めると自動的に下がります。ドアを開く時、AT材が床に擦れるのを防ぎますのでマットやカーペットが傷みにくいです。
ドア開放時
ドア閉鎖時

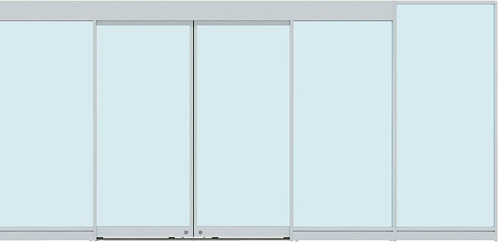

自動ドア【ダブルスライド】
自動ドア【ダブルスライド】はW寸法の約2/3が有効開口として確保できますので、省スペースでより大きな有効開口を確保することができます。
ＥＸＩＭＡ ５１ｅ 自動ドア【ダブルスライド】 閉鎖時 外観
ＥＸＩＭＡ ５１ｅ 自動ドア【ダブルスライド】 開放時 外観ハンガー引戸・引込み戸【かまちタイプ】・【フラッシュタイプ】 重量タイプ
開閉がスムーズな大型タイプの引戸です。ゆるやかに閉まる【自閉式タイプ】をご用意しております。
自閉式タイプの設定
自閉式タイプはレールを傾斜させ扉の重みでゆるやかに閉まる構造です。扉の吊戸車の軸にはベアリングを使用していますので開閉がスムーズに行えます。また、扉に吊戸車を取り付けた状態でレールに吊り込みが可能です。●自閉装置 ●吊戸車
大型把手の設定（オプション設定）
操作しやすい大型把手をオプションにて設定しています。操作性へ配慮しています。●大型把手
フラッシュタイプの設定
シンプルな構造で、耐久性に優れたフラッシュタイプもご用意しています。
フラッシュ内部の力骨がアルミのホロー材ですので軽く、腐食しにくいです。ハンガードア錠（表示錠）の
設定（オプション設定）
ハンガードア錠（表示錠）をオプション設定していますので、トイレのドアにも使用可能です。●ハンガー引戸錠（表示錠）
たてすべり出し窓
生活シーンを意識した使い勝手の配慮により、毎日ストレスなく快適にご使用いただけます。ハンドル
グレモンハンドル
カムラッチハンドル
キー付ハンドル
（グレモン）
室内側に収納網戸が納まる場合でも、操作に必要なクリアランスを確保
するにぎりやすい形状のハンドルを設定しています。シンプルなハンドルデザイン
様々な空間との調和を意識し、シンプルで直線的なデザインを採用したアルミダイカスト製ハンドルです。手になじみやすく、操作のしやすい形状です。
- 商品仕様
-
窓種 枠 障子 性能 設計
支援基本断面図
・製作範囲納まり
参考図溝幅
(mm)バリエ-ション 溝幅
(mm)タイプ 耐風圧 気密 水密 RC ALC つらいち FIX窓 18・23・35・42 ● ● ● - - S-1～S-3 A-4 W-5
FIX窓【ガラスブロック】 専用枠 - ● - - - - S-1～S-3 A-4 W-5 アタッチメント枠 ● ● ● 引戸 引違い戸 18・35 ● ● ● 11・26 かまちタイプ
フラッシュタイプS-1・S-2 - - 引込み戸 かまちタイプ ハンガー引戸 引違い戸 18 ● ● ● 11 かまちタイプ
フラッシュタイプS-1・S-2 - - 片引き戸/引分け戸 11 かまちタイプ 引込み戸 11・23 かまちタイプ
フラッシュタイプ自由開きドア【フロアヒンジドア】 - ● ● ● 23・35 かまちタイプ S-1・S-2 - - 片開きドア/両開きドア【丁番ドア】 - ● ● ● 18・23・30・35 かまちタイプ S-1～S-3 A-4 W-5 片開きドア/両開きドア【ピボットヒンジドア】 - ● ● ● 18・23・30・35 かまちタイプ S-1～S-3 A-4 W-5 外倒し窓 【排煙窓・排煙錠仕様】 - ● ● ● 18・23・30・35 - S-1～S-3 A-4 W-5 【排煙窓・露出オペレータ仕様】 【排煙窓・隠ぺいオペレータ仕様】 突出し窓 【排煙窓・露出オペレータ仕様】 - ● ● ● 18・23・30・35 - S-1～S-3 A-4 W-5 【排煙窓・隠ぺいオペレータ仕様】 内倒し窓 【排煙窓・排煙錠仕様】 - ● ● ● 18・23・30・35 - S-1～S-3 A-4 W-5 【排煙窓・露出オペレータ仕様】 【排煙窓・隠ぺいオペレータ仕様】 たてすべり出し窓 - ● ● ● 18・23・30・35 - S-1～S-3 A-4 W-5
窓種 枠 障子 性能 設計
支援基本断面図
・製作範囲納まり
参考図溝幅
(mm)バリエ-ション 溝幅
(mm)タイプ 耐風圧 気密 水密 RC ALC つらいち 自動ドア【一般スライド】 エンジン内蔵 18・35 ● ● - 23・35 かまちタイプ S-1・S-2 - - エンジン外付 18・23・35 ● ● 自動ドア【ダブルスライド】 エンジン外付 18・35 ● ● - 23・35 かまちタイプ S-1・S-2 - - 防護スクリーン付自動ドア【一般スライド】 エンジン内蔵 18・35 ● ● - 23・35 かまちタイプ S-1・S-2 - -
- 段窓無目/連窓方立
-
方立バリエーション一覧
段窓バリエーション一覧
※バリエーション一覧より、無目断面図をご覧いただけます。
