R's Aro 125V

寒冷地における集合住宅のために、R's Aroが誕生しました。次世代省エネルギー基準の l 地域に対応した、最高グレードの断熱性能を実現。R's Aro125Vは、R'sシリーズならではの使いやすい機能と上質さを両立した樹脂ウインドウです。寒冷地で新たな美しさと快適を提案します。

R's Aro 70V





Performance 1

寒冷地に最適な「生活断熱」を追求し、
一重窓で実現する、ひとつ上の快適へ。
樹脂による最高グレードの断熱性能が、
省エネ効果と結露のない清潔感を生みだします。

Performance 1

最高グレードの断熱性能
[ 断熱性:H-5<0.430m2・K/W以上>]

樹脂の熱伝導率はアルミと比べて約1000分の1もの低さ。加えて複層ガラスとの組み合わせにより、最高グレードの断熱性能を発揮します。いままで寒冷地で一般的であった二重窓を不要にして、ひときわ快適な暮らしを実現します。

すぐれた防露性能
[ 断熱性:H-5<0.430m2・K/W以上>]

高い断熱性能を発揮する樹脂ウインドウのR's Aro 125Vは、熱が伝わりにくく、寒い冬でも窓面の温度があまり下がりません。そのためガラス面はもちろん、枠や障子に発生する不快な結露を低減。窓辺をいつも清潔に保ちます。

※写真はイメージです。



Performance 2

遮音性や水密性でも、アルミ製ウインドウと同等の性能を確保。
さらに、二重窓による不便さを解消して、快適な暮らしを実現します。

すぐれた遮音性能
[遮音性:T-3<35等級線>]

気密性A-4等級を達成。そのすぐれた気密構造を生かし、防音合わせ複層ガラスとの組み合わせにより、一重窓でありながら遮音性T-3(35等級線)を確保します。

すぐれた遮音性能

安心の水密性能
[水密性:W-5<500Pa>]

下枠内に水を溜めることなく排水。確かな水密性能を確保しています。

安心の水密性能

一重窓による快適な開閉操作

二重窓から一重窓にすることで開閉操作の煩わしさから開放。
一回の動作で窓の開け閉めができます。さらに、窓辺がすっきりして眺望にすぐれます。

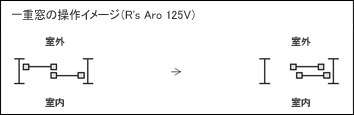

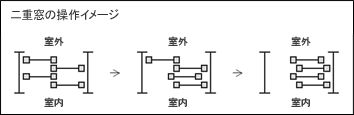

二重窓の操作イメージ一重窓の操作イメージ



Operation 操作性への配慮

スリムな見付と、フラットな納まり。
シンプル&エレガンスをテーマにした上質なデザインです。

スリムなかまち見付

寒冷地の集合住宅は、二重窓や部材の太い樹脂ウインドウが主流のため、眺望性が阻害されがちでした。スライディング系窓のR's Aro 125Vでは、召合せかまちの見付を60mmとスリム化。加えてかまちは室内側に飛び出さず、眺望性をひときわ高めています。

カラーラインアップ

暖かみのあるホワイトの色合い。
アルミ製ウインドウとの併用を配慮して、外観色はステンカラーも用意しています。

外観色 内観色


  • ホワイト [ YW ]


  • ステンカラー [ J0 ]


  • ホワイト [ YW ]



Safty シンプルなデザイン性

引き残しの設定

より安全に開閉できることを考え、引き残しを標準設定しています。

引き残しの設定

回転ストッパー(オプション)

障子行き違い時の事故を防止するために、回転ストッパーを用意。ストッパーセット時は障子に引き残しが設定されます。

回転ストッパー(オプション)



Maintenance メンテナンスへの配慮

戸車の容易な交換

枠から障子をはずすだけで、障子自体を分解することなく、戸車の交換ができます。

戸車の容易な交換



Operation 操作性のレベルアップ

掘込引手の設定

開閉時に必要な手がかりとして、掘込引手を標準設定しています。

掘込引手の設定

AT材の工夫

開閉時に障子と触れ合うAT材には、摺動抵抗が小さくなるコーティングを施しました。スムーズに障子が動き、楽に開閉操作ができます。

AT材の工夫



Security きめ細かな防犯対策

補助ロック標準設定

クレセントに加えて、補助ロックを標準設定しています。

補助ロック標準設定

防犯合わせ複層ガラスに対応

開閉時に障子と触れ合うAT材には、摺動抵抗が小さくなるコーティングを施しました。スムーズに障子が動き、楽に開閉操作ができます。

防犯合わせ複層ガラスに対応



Safty 安全性への配慮

操作部品ラインアップ

クレセント 大型ハンドル(オプション)サポートハンドル(オプション)
  • 標準
ホワイト(D1)
    標準
    ホワイト(D1)
  • ホワイト(D1)
    ホワイト(D1)
  • ホワイト(D1)
    ホワイト(D1)
標準/掘込引手 サポート引手(オプション) 回転ストッパー(オプション) 標準/補助ロック
  • ホワイト(D1)
    ホワイト(D1)
  • ホワイト(D1)
    ホワイト(D1)
  • ホワイト(D1)
    ホワイト(D1)
  • ホワイト(D1)
    ホワイト(D1)



Universal Design 1

本当の使いやすさを追求した操作部品。 永く住み続けるために、ユニバーサルデザインの工夫が盛り込まれています。

上質で、使う人に優しいクレセント・ハンドル

クレセントやハンドルといった操作部品は、使いやすさを考慮してゆとりのサイズに設定。

クレセント 掘込引手 180mm 大型ハンドル 300mm サポートハンドル 190mm
  • 標準ホワイト(D1)
  • ホワイト(D1)
  • ホワイト(D1)
  • ホワイト(D1)

障子を開ける際の力を軽減する、サポートハンドル・サポート引手の設定

快適な操作性に加え、上質なインテリア空間を彩るサポートハンドル

上質なインテリア空間を彩るサポートハンドル

和障子納まりと網戸対応に配慮したサポート引手

サポート引手和障子納まりと網戸の対応には、形材からの突出感を抑えたサポート引手を用意。インテリア計画等においてサポートハンドルを使用できない場合にも配慮しています。

※試験体 R's 70S ガラス厚 10mmを使用した場合 W:2000 H:2400 障子重量 64kg



Universal Design 2

年齢や身体能力に関係なく、家族みんなが安全に安心して住み続けるために。
R'sウインドウには、ユニバーサルデザインの思想が息づいています。

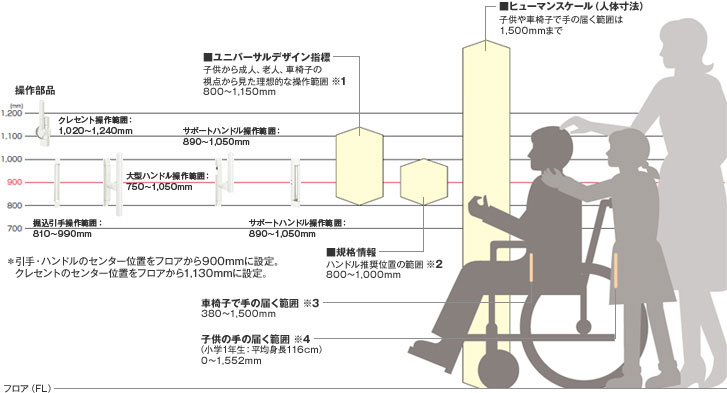

操作部品位置を最適の高さに設定

人間工学に基づく実験の検証を重ね、引手・ハンドル、クレセントのひとつひとつについて、それぞれに最適な操作範囲と高さを設定。家族誰もが安心して使える操作位置を実現しています。

操作部品位置を最適の高さに設定

※1:YKK AP/国立呉高専、YKK AP/日本大学「開口部の開閉操作性に関する研究」より抜粋
※2:長寿社会対応住宅設計マニュアル(住宅金融公庫・バリアフリー住宅仕様)より抜粋
※3:身体障害者の利用を考慮した建築設計標準より抜粋
※4:身長を基準とした概略値1.33より算出。建築資料集成より抜粋

ライフステージに合わせて取替可能なハンドルシステム

住む人が永く快適に使えるように、ライフステージに合わせて部品の仕様変更が簡単にできるサステイナブルデザインの思想を採用。ハンドルの加工穴を共用することにより、掘込引手から大型ハンドル、サポートハンドルへと取り替えることができます。

ハンドルへの変更時には、網戸の寸法の変更やストッパー部品等の取付が必要となります。

ライフステージに合わせて取替可能なハンドルシステム
