大臣認定防火設備(個別認定) BGシリーズ ウインドウ 改装商品 BGE 31 [GRAF工法] ビル用防火窓の新しいスタンダード

省エネへの配慮、空間にマッチする意匠性、より安心かつ快適に使用できる機能性に加え、大臣認定防火設備(個別認定)を取得。省施工、かつさまざまなビル建築のニーズに応える改修向けビル用防火窓のスタンダードです。

BGE 31 [GRAF工法]





●性能表示は、JIS規格(JIS A 4702およびJIS A 4706)に準拠しています。
各性能は窓種や寸法、使用するガラスなどの条件によって異なります。

「省エネへの配慮」

断熱性

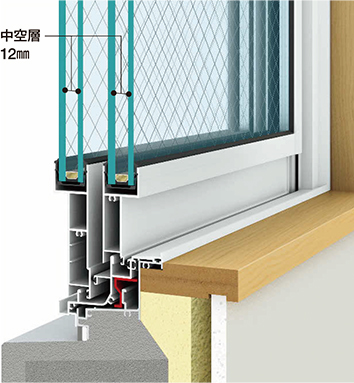

中空層12㎜複層ガラス対応

開口部の断熱性能を高めることで、温室効果ガス排出量削減、冷暖房費削減、結露抑制効果を発揮します。
全窓種対応可能で建物一棟全体として地球温暖化防止、快適な室内環境の実現に貢献します。

[GRAF工法] 引違い窓 30㎜溝幅

網入複層ガラス

防火と断熱を兼ね備えた高性能ガラス

ガラス接着構造等はそのままに室外側網入ガラス6.8㎜、室内側にLow-Eガラスの組合せを採用。
熱の出入りを軽減し、火災時の延焼を防止します。



「調和する意匠」

意匠性

スリムな召合せかまち見付40㎜

求められる強度を保ちつつ、召合せかまちの見付を40㎜までスリム化。
シンプルな意匠で用途を問わずご採用いただけます。また、より眺望性、開放感を高めます。

■ 引違い窓

内部カバー材

既設アングルまで全て履い隠す内部カバー材。

■ 引違い窓

アルミカバー

サッシ本体と同色で統一感のある意匠性を実現できます。

上枠部

右たて枠部

新設枠 既設枠

樹脂カバーオプション

あたたかみのある質感で、窓まわりの結露も抑制します。
室内内装に合せてグレイ・ホワイトの2色から選択可能です。

グレイ

ホワイト

断熱性能

H-3

※樹脂カバー仕様
 中空層12㎜のLow-E複層ガラス



「省施工」

[GRAF工法]の特長

内装工事不要のかんたん窓改修

[GRAF工法]は既設アルミ窓枠を有効利用し、すっきりとした納まりを実現します。
既設枠の下枠レールをカットして、新設枠を接合する画期的な窓改修工法です。

■ GRAF工法(グラフ工法)名の由来

根元を活かす接ぎ木のように、既設アルミ窓枠を有効利用し、リニューアルすることから[GRAF工法]と名付けました。(grafting=接ぎ木する)

既設の下枠レールを・・・

切って、

かぶせてリニューアル

ハンドクリッパーによるレールカット

●騒音を低減します。

●下枠レールカット時に出る粉塵を抑制します。

●切取り所要時間は1窓 約5分

従来工法と比較して施工が…

  • 静か
  • きれい
  • 早い

シーリング工事不要

●乾式シールにより養生期間が不要です。

●施工時間短縮

●工事後すぐに入居可能

●有機溶剤を使わないため環境・人に優しい工法です。

※納まりの状況によっては、シーリングをする場合があります。

複層ガラス入サッシ組立品供給

現場でのガラス組込みやシーリング作業、乾燥のための養生期間も不要となり、取付後は即ご使用いただけます。
断熱性の高いLow-E複層ガラスに対応しています。

室外側ガラス【網入ガラス】6.8mm
室内側ガラス【Low-Eガラス】5mm

ガスケット付の複層ガラスを弊社工場で障子に組込んだガラス入サッシ組立品の状態で現場に納入するので、安定した品質で工事開始から引渡しまでがスムーズ。

※ガラス入サッシ組立品供給の場合のみの対応となります。ガスケットを巻き付けた複層ガラスを工場で障子に組込み供給します。
 複層ガラス用ガスケットのみの販売は対応していません。

ガラス現場施工(シール仕様)の場合 ガラス入サッシ組立品の場合



「使いやすい機能」

快適な機能

使いやすい引手

室内側・室外側の両方にどの高さでも操作が行える形材引手を設定しています。窓の開け閉めが簡単にでき、どの高さでも操作が行えます。

■ 引違い窓

  • 戸先かまち部

障子を開ける際の力を軽減するサポートハンドル・サポート引手 (オプション)

テラス窓の大型化や複層ガラスの使用により重みを増した障子を軽く開けることができます。快適な操作性に加え、上質なインテリア空間を彩るデザインです。

■ 引違い窓

サポートハンドル

サポート引手

開け始めに必要な力の軽減率のイメージ

換気小窓【内倒し型】パネルタイプ

パネル部の見付寸法を100㎜に抑えて、スリムな内観意匠を実現。
ワンタッチの簡単操作で使いやすい、これまでにない換気装置です。

■ 引違い窓

※ 回転ストッパーとの併用はできません。

換気かまち

障子を閉めた状態で換気を行うことができます。ツマミをスライドさせるとスリットが開閉し換気ができます。

■ 引違い窓

※[GRAF工法]のみ。
※ 取付位置は内障子側上付となります。
※ 取付個数は1個のみの対応です。

ご注意

●換気かまちを“第3種換気設備の給気口”に使用する場合には、常時開状態にする必要があります。

【換気かまち常時開状態での注意点】
・ サッシ性能値は換気かまち閉時の性能であり、換気かまち開状態では性能値(断熱・遮音性能など)を満たすことができません。
・ 風が強い日には雨水が室内に浸入する可能性があります。

なお、平成28年省エネ基準における外皮平均熱貫流率は換気による熱損失を考慮しないことになっていますので、カタログに記載の熱貫流率を用いて計算することができます。

●給気口として使用可能か各地域の検査機関などにご確認ください。



商品仕様

●性能表示は、JIS規格(JIS A 4702およびJIS A 4706)に準拠しています。
各性能は窓種や寸法、使用するガラスなどの条件によって異なります。

■BGE 31 [GRAF工法]

窓種 ガラス溝幅
(mm)
性能 枠バリエーション
耐風圧 気密 水密 遮音 断熱 既設枠KJB型 既設枠70見込
引違い窓(2枚建) アルミカバー仕様 30 S-4〜S-6 A-4 W-5 T-1/T-2 H-2
引違い窓(2枚建) 樹脂カバー仕様 30 S-4〜S-6 A-4 W-5 T-1/T-2 H-3

■BGE 31 [GRAF工法] BL認定商品

窓種 ガラス溝幅
(mm)
最大サイズ
W×H(mm)
性能 枠バリエーション
耐風圧 気密 水密 遮音 断熱 既設枠KJB型 既設枠70見込
引違い窓(2枚建) アルミカバー仕様 30 1800×2000 S-4〜S-6 A-4 W-5 T-1/T-2 H-2
引違い窓(2枚建) 樹脂カバー仕様 30 1800×2000  S-4〜S-6 A-4 W-5 T-1/T-2 H-3
※換気小窓【内倒し型】パネルタイプはW1700×H1800となります。
ガラス仕様について 大臣認定防火設備(個別認定) 防火認定範囲・納まり条件 BL認定商品



関連商品

バリエーション豊かな網戸

窓の種類や設置環境に応じた豊富なバリエーションをご用意

さまざまな窓種に対応した網戸をはじめ、便利で機能的な商品を多数ラインアップしています。

■ 各窓種対応網戸一覧

窓種 網戸形式 商品名 ネット種類
引違い窓 可動網戸 WS10E型 ・クリアネット
・合成樹脂ネット
・ガラス繊維入り合成樹脂ネット
・ステンレスネット

※収納網戸 ビューネットR型、A型、AF型もご用意しています。
 詳しくは、弊社営業窓口までお問い合せください。

さわやかな風を取り入れる“クリアネット網戸”

細かい網目で防虫性アップ。糸を細くすることで、眺望性と通気性を向上。お手入れも簡単に行えます。

線径60%へダウン

一般的な合成樹脂ネット網戸と比較して、防虫性を上げながら爽やかな風を取り入れるクリアネット網戸。
中桟なしが標準で意匠性もスッキリ。

合成樹脂ネット クリアネット

“クリアネット網戸”4つのメリット

クリアネットの線径は、合成樹脂ネットの約6割の細さを実現しました。ネットが視界を妨げないので、景色がクリアに見えて部屋に開放感が生まれます。

線径が細くなったことで、クリアネットの単位面積あたりの開口率が74%となり、合成樹脂ネットより約2割も通風量が多くなります。
※通風量は弊社試験結果より

■ 通風性の比較イメージ
通風量2割アップ

クリアネットの網目は、開口0.9㎜角を実現。合成樹脂ネットの約8割の細かさで、小さい虫の侵入を防ぎます。

■ 網目の開口比較
■ 小さい虫のサイズ

糸と糸の交差部を融着する技術により、ほこりがすき間に入りにくい構造です。表面の凹凸も少なくなり、お手入れがより手軽になりました。

■ 網目の交点比較
合成樹脂ネット

凹凸があり、すき間がある
ためほこりがたまりやすい

クリアネット

凹凸が少ないため
ほこりがたまりにくい

網戸ラインアップ

可動網戸 WS10E型

主に引違い窓に取付け、障子を開けたときスライドさせて使用する可動網戸です。
大開口、複層ガラス障子にも対応可能です。

・対応窓種

■ 引違い窓

はずれ止め部品

WS10E型のはずれ止め部品は、自動ロック機構付きです。網戸吊り込み時に自動でロックがかかり、はずれ止めのかけ忘れを防ぎます。
色表示により、ロック状態を確認できます。

強風対策部品 WS10E型用オプション

さらなる安全対策として、強風により、可動網戸が自走・脱落することを未然に防ぐ部品をご用意しました。
右記のいずれかのオプション部品が取付けられます。

・対応窓種

■ 引違い窓

自走防止金具オプション

サッシたて枠と網戸をブラケットとねじで固定する部品です。網戸を常時片側に固定し、網戸の自走を防ぎます。

落下防止ワイヤー部品オプション

網戸と枠をワイヤー付きのブラケットでつなぐ部品です。網戸はブラケットとワイヤーで枠と常時つなげた状態のままで、自由に可動操作が行えます。

※使用状況・使用環境によって条件は異なりますが、機能維持のため部品交換が必要となります。

自走防止ストッパー(自動式)オプション

サッシたて枠に取付ける部品です。網戸をたて枠側へ最後まで引き寄せると、網戸たてかまち側の受けにスライダーが乗り上げ、自動でロックがかかります。網戸の自走を防ぐ部品です。

裏板部品あり
自走防止ストッパー(手動式)オプション

サッシたて枠に取付ける部品です。手動によるつまみ操作でロック・解除を切り替えられます。網戸の自走を防ぐ部品です。



商品ラインアップ

[GRAF工法]

  • 引違い窓
    (2枚建)

カラーバリエーション

多様化するニーズに応えるために、JIS H8602-2010の規定に基づく、陽極酸化塗装複合皮膜によるカラー色をご用意しています。

■ シルバー

  • シルバー【YS1C】

  • シルバー1N【YS1N】

■ ステン

  • ステン1N【YH1N】

  • ステン2N【YH2N】

  • ステン3N【YH3N】

■ ブロンズ

  • ブロンズ【YB1C】

  • ブロンズ1N【YB1N】

  • ブロンズ3N【YB3N】

  • ブロンズ5N【YB5N】

■ ブラック

  • ブラック1N【YK1N】

■ ホワイト

  • ホワイト【YW1N】

    ※YW0Nの設定もあります。

■ アルマイトグレー

  • アルマイトグレー2N【YA2N】

  • アルマイトグレー4N【YA4N】

■ ピアマットフィニッシュ

  • 梨地シルバー1【DS1N】

  • 梨地ステン1【DH1N】

  • 梨地ステン3【DH3N】

    ※DH2Nの設定もあります。
