大臣認定防火設備(個別認定) BGシリーズ ウインドウ BGS 31 確かな品質・性能を確保したYKK APのビル用防火窓。

「軽快な意匠」と「明快な機能」をコンセプトに開発した商品SYSTEMAシリーズをベースに大臣認定防火設備(個別認定)を取得。洗練された上質な空間に応えるビル用防火窓です。

BGE 31





●性能表示は、JIS規格(JIS A 4702およびJIS A 4706)に準拠しています。
各性能は窓種や寸法、使用するガラスなどの条件によって異なります。

透明感・開放感の演出

開放感の演出

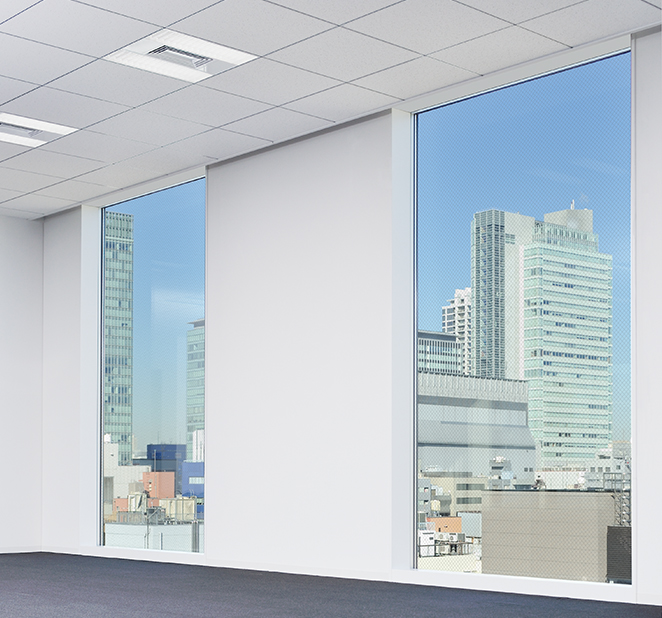

最大H2875mmの高さまでご採用いただけます。
床から天井までのフルハイト開口で、開放感あふれる空間を創り出します。

25㎜見付のスリムなフレーム

FIX窓の四方枠は見付寸法25㎜のFIX専用枠も設定しています。
○FIX窓【FIX専用枠】

25㎜見付のスリムなフレームの画像



すっきりとした意匠

隠しかまち

可動窓は、障子見付面を室内側に見せない“隠しかまち”を採用しています。
FIX窓との組合せにおいても、すっきりとした内観意匠を実現します。

FIX窓

たてすべり出し窓

非常進入口用外部ハンドル

非常用進入口で必要となる外部ハンドルは、見付寸法を抑えたシンプルな形状です。
○たてすべり出し窓【非常用進入口仕様】・【換気付非常用進入口仕様】

下かまち底面に取付けられ、グリップが目地部から外部に突き出ている構造。
必要な強度を確保しつつ、外観意匠に配慮。



快適な室内環境

中空層12㎜のLow-E複層ガラス対応

ペリメーターゾーンの熱負荷軽減に向け、中空層12㎜のLow-E複層ガラスの組合せが可能です。
省エネ効果を高め環境に配慮しながら、快適な室内空間を実現します。

ペリメーターゾーンの熱負荷軽減

断熱タイプ複層ガラス
遮熱タイプ複層ガラス



安全性への配慮

安心な換気とメンテナンスに配慮したセーフティストッパー

たてすべり出し窓では、障子開放時における突風によるあおり等での人の転落や落下を未然に防ぐため、有効開口寸法を約60㎜※1に制限するセーフティストッパーを標準設定しています。

〇 たてすべり出し窓

※1:【換気付非常用進入口仕様】の場合は約75㎜

※2:【非常用進入口仕様】、【換気付非常用進入口仕様】は除く

  • セーフティストッパー
    解除状態

  • 障子閉鎖

  • 開放時には
    セーフティストッパー復帰

自動復帰機能※2

セーフティストッパー解除状態から障子を閉じる操作だけで開口制限が自動で復帰する「自動復帰」機能付。全開後のストッパーの掛け忘れや開口制限状態への切替え忘れを未然に防ぎます。

安全性と機能性を両立した、たてすべり出し窓

室内側での換気時の安全な操作性と、非常用進入口の両立を実現しました。

〇たてすべり出し窓 【換気付非常用進入口仕様】

換気時(室内側より操作)

内部ハンドルを持ち、障子が止まるまで押し出すと、セーフティストッパーにより自動的に約75㎜の位置でストップします。

非常時(室外側より操作)※消防隊進入時

障子たてかまちについている外部ハンドルを引くことで、セーフティストッパーによる開口制限が解除され、約90°開放することが可能です。
日本特許取得済



商品仕様

●性能表示は、JIS規格(JIS A 4702およびJIS A 4706)に準拠しています。
各性能は窓種や寸法、使用するガラスなどの条件によって異なります。

■BGS 31 単窓

窓種 ガラス仕様 ガラス溝幅
(mm)
性能 枠バリエーション
耐風圧性 気密性 水密性 遮音性 断熱性 RC ALC つらいち 自立
(つらいち)
鉄骨
FIX窓 複層 35
42
S-5 A-4 W-5 T-2※1 H-1※2
H-2※3
FIX窓【FIX専用枠】 複層 35
42
S-5 A-4 W-5 T-2※1 H-1※2
H-2※3
たてすべり出し窓 複層 35 S-5 A-4 W-5 T-2※1 H-1※2
H-2※3
たてすべり出し窓【非常用進入口仕様】 複層 35 S-5 A-4 W-5 T-2※1 H-1※2
H-2※3
たてすべり出し窓【換気付非常用進入口仕様】 複層 35 S-5 A-4 W-5 T-2※1 H-1※2
H-2※3


■BGS 31 段窓

窓種 ガラス仕様 ガラス溝幅
(mm)
性能 枠バリエーション
耐風圧性 気密性 水密性 遮音性 断熱性 RC ALC つらいち 自立
(つらいち)
鉄骨
FIX窓/FIX窓                複層 35 S-5 A-4 W-5 T-2※1 H-1※2
H-2※3
※1:複層ガラス6.8+A12+5㎜以上を使用した場合。
※2:中空層6㎜以上のLow-E複層ガラスを使用した場合。
※3:中空層12㎜のLow-E複層ガラスを使用した場合。
ガラス仕様について



関連商品

防火戸連結材

防火設備の水平方向の連結を可能にする外観見付60㎜のスリムな防火戸連結材

BGS 31同士、BGS 31とSYSTEMA 31を連結することが可能です。

窓の外側もラクにお掃除

■防火戸連結材(BGS 31)

■FIX窓+FIX窓
 FIX窓【FIX専用枠】+FIX窓【FIX専用枠】

【 室外側 】

【 室内側 】

■たてすべり出し窓+FIX窓

【 室外側 】

【 室内側 】

■方立Cタイプ(SYSTEMA 31)

■FIX窓+FIX窓
FIX窓【FIX専用枠】+FIX窓【FIX専用枠】

【 室外側 】

【 室内側 】



商品ラインアップ

さまざまな建築物の防火戸に対応するためのラインアップ。

単窓バリエーション

  • FIX窓

  • FIX窓
    【FIX専用枠】

  • たてすべり出し窓

  • たてすべり出し窓
    【非常用進入口仕様】

  • たてすべり出し窓
    【換気付非常用進入口仕様】

段窓バリエーション

  • FIX窓/FIX窓

カラーバリエーション

多様化するニーズに応えるために、JIS H8602-2010の規定に基づく、陽極酸化塗装複合皮膜によるカラー色をご用意しています。

■ シルバー

  • シルバー【YS1C】

  • シルバー1N【YS1N】

■ ステン

  • ステン1N【YH1N】

  • ステン2N【YH2N】

  • ステン3N【YH3N】

■ ブロンズ

  • ブロンズ【YB1C】

  • ブロンズ1N【YB1N】

  • ブロンズ3N【YB3N】

  • ブロンズ5N【YB5N】

■ ブラック

  • ブラック1N【YK1N】

■ ホワイト

  • ホワイト【YW1N】

    ※YW0Nの設定もあります。

■ アルマイトグレー

  • アルマイトグレー2N【YA2N】

  • アルマイトグレー4N【YA4N】

■ ピアマットフィニッシュ

  • 梨地シルバー1【DS1N】

  • 梨地ステン1【DH1N】

  • 梨地ステン3【DH3N】

    ※DH2Nの設定もあります。

○表面処理カラーの色調は、印刷の特性上実物と多少異なります。ご発注の際はカラーサンプルにてご確認ください。
   また、お選びいただくカラーによって製作納期が異なるものがありますのでご注意ください。
○カラーサンプルをご希望の場合や納期等に関するお問い合せは、最寄りの当社営業窓口までご連絡ください。
