大臣認定防火設備(個別認定) BGシリーズ ウインドウ EXIMAシリーズカーテンウォール EXIMA91c 防火設備組込 ビル用防火窓の新しいスタンダード

省エネへの配慮、空間にマッチする意匠性、より安心かつ快適に使用できる機能性に加え、大臣認定防火設備(個別認定)を取得。さまざまなビル建築のニーズに応えるビル用防火窓のスタンダードです。

EXIMA91c 防火設備組込





●性能表示は、JIS規格(JIS A 4702およびJIS A 4706)に準拠しています。
各性能は窓種や寸法、使用するガラスなどの条件によって異なります。

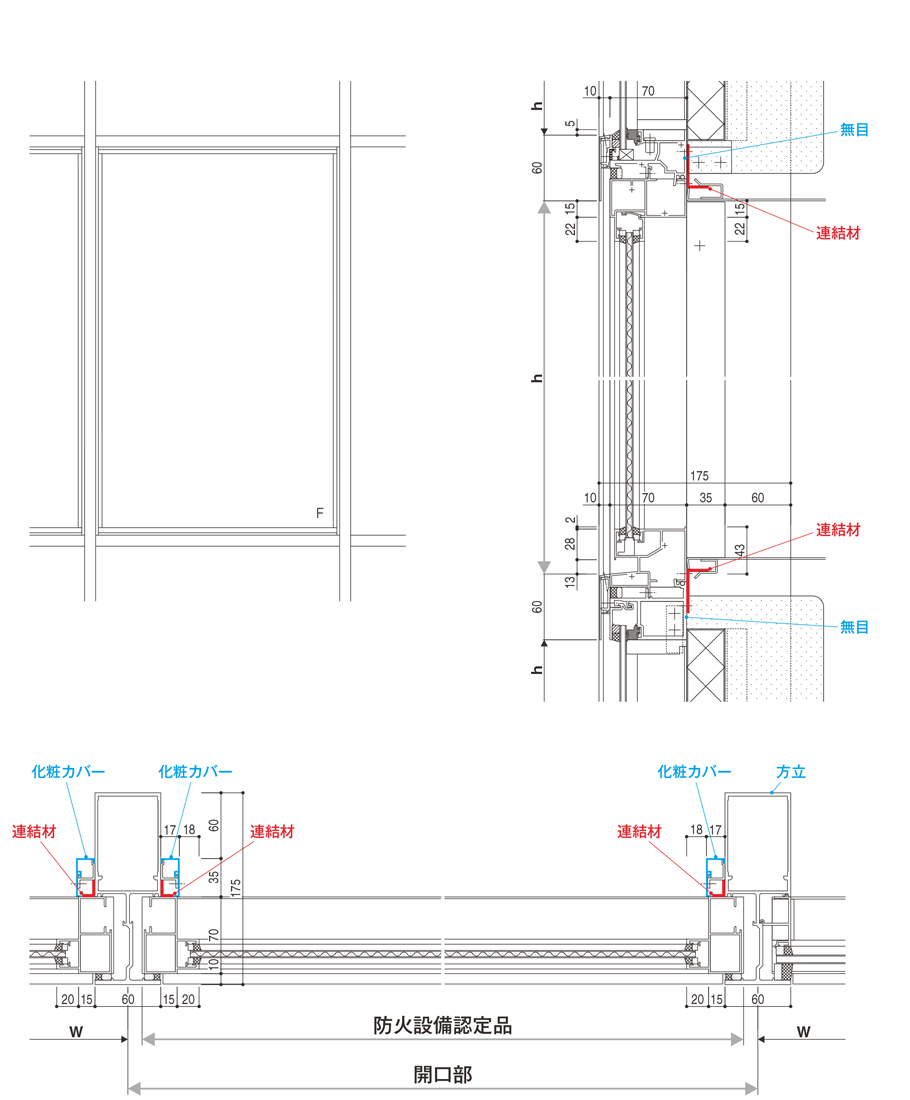

防火設備組込構造

590

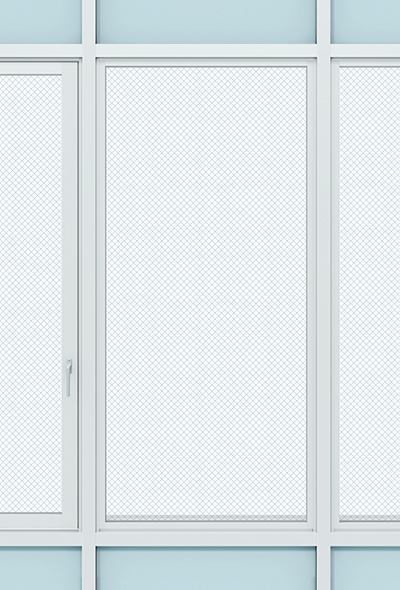

FIX窓 外観

● 防火設備はYKK AP(株)製 大臣認定防火設備
  (個別認定)を組込みます。
● 防火設備はEXIMA 91cの方立・無目に連結します。
● 連結材は化粧カバーで覆っています。

  • FIX窓 内観

単位:mm



「省エネへの配慮」

換気時の安心機能

たてすべり出し窓では、有効開口寸法を約70㎜※1に制限するセーフティストッパーを標準設定しています。また、セーフティストッパー解除状態から障子を閉じる操作だけで開口制限が自動で復帰する※2「自動復帰」機能付セーフティストッパーを採用※3。全開後の掛け忘れ、開口制限への切替え忘れを未然に防ぎます。

※1:【換気付非常用進入口仕様】の場合は約85㎜
※2: チャイルドロックは手動で復帰が必要です。
※3:【非常用進入口仕様】、【換気付非常用進入口仕様】は除きます。

たてすべり出し窓【換気付非常用進入口仕様】

室内側での換気時の安全な操作性と、非常用進入口の両立を実現しました。

ハンドルを90°回転し、障子が止まるまで押し出すと、セーフティストッパーにより戸先が約85㎜の位置でストップします。
※室内側からの開口寸法は約85㎜のみです。

障子たてかまちについている外部ハンドルを引くことで、セーフティストッパーによる開口制限が解除され、全開できます(約90°)。



「安心の性能」

中空層12㎜複層ガラス対応

開口部の断熱性能を高めることで、温室効果ガス排出量削減、冷暖房費削減、結露抑制効果を発揮します。全窓種対応可能で建物一棟全体として地球温暖化防止、快適な室内環境の実現に貢献します。



「空間に調和する意匠性」

シンプルなハンドルデザイン

さまざまな空間との調和を意識し、シンプルで直線的なデザインを採用したアルミダイカスト製ハンドルです。手になじみやすく、操作のしやすい形状です。
○たてすべり出し窓



「空間に調和する意匠性」



商品仕様

●性能表示は、JIS規格(JIS A 4702およびJIS A 4706)に準拠しています。
各性能は窓種や寸法、使用するガラスなどの条件によって異なります。

枠見込:70㎜ 素材:アルミ

窓種 ガラス仕様 ガラス溝幅
(mm)
性能
耐風圧性 気密性 水密性 層間変位追従性
FIX窓【内押縁タイプ】 単板 18 2400Pa 2m3/h・m2
[10Pa]
(A-4等級)
1000Pa 1/100の層間
変位に対し
破損・脱落が
ないこと。
1/300の
層間変位に対し
カーテンウォール
構成材に
何ら損傷の
ないこと。
Low-E複層
(断熱タイプ)
30
35
Low-E複層
(遮熱タイプ)
30
35
FIX窓【内押縁タイプ】/
FIX窓【内押縁タイプ】 段窓
Low-E複層
(断熱タイプ)
30
35
外倒し窓【排煙窓・隠ぺいオペレーター仕様】/
FIX窓【内押縁タイプ】 段窓
Low-E複層
(断熱タイプ)
30
35
たてすべり出し窓 Low-E複層
(断熱タイプ)
30
35
たてすべり出し窓【非常用進入口仕様】 Low-E複層
(断熱タイプ)
30
35
たてすべり出し窓【換気付非常用進入口仕様】 Low-E複層
(断熱タイプ)
30
35
たてすべり出し窓/
FIX窓【内押縁タイプ】 段窓
Low-E複層
(断熱タイプ)
30
35
たてすべり出し窓【非常用進入口仕様】/
FIX窓【内押縁タイプ】 段窓
Low-E複層
(断熱タイプ)
30
35
たてすべり出し窓【換気付非常用進入口仕様】/
FIX窓【内押縁タイプ】 段窓
Low-E複層
(断熱タイプ)
30
35
ガラス仕様について



商品ラインアップ

さまざまな建築物の防火戸に対応するために、プロジェクト系窓をラインアップしています。

単窓バリエーション

  • FIX窓
    【内押縁タイプ】

  • たてすべり出し窓

  • たてすべり出し窓
    【非常用進入口仕様】

  • たてすべり出し窓
    【換気付非常用進入口仕様】

段窓バリエーション

  • FIX窓【内押縁タイプ】
    /FIX窓【内押縁タイプ】

  • 外倒し窓
    【排煙窓・隠ぺいオペレーター仕様】
    /FIX窓【内押縁タイプ】

  • たてすべり出し窓
    /FIX窓【内押縁タイプ】

  • たてすべり出し窓
    【非常用進入口仕様】
    /FIX窓【内押縁タイプ】

  • たてすべり出し窓
    【換気付非常用進入口仕様】
    /FIX窓【内押縁タイプ】

(注)上段窓種/下段窓種を示します。

カラーバリエーション

多様化するニーズに応えるために、JIS H8602-2010の規定に基づく、陽極酸化塗装複合皮膜によるカラー色をご用意しています。

■ シルバー

  • シルバー【YS1C】

  • シルバー1N【YS1N】

■ ステン

  • ステン1N【YH1N】

  • ステン2N【YH2N】

  • ステン3N【YH3N】

■ ブロンズ

  • ブロンズ【YB1C】

  • ブロンズ1N【YB1N】

  • ブロンズ3N【YB3N】

  • ブロンズ5N【YB5N】

■ ブラック

  • ブラック1N【YK1N】

■ ホワイト

  • ホワイト【YW1N】

    ※YW0Nの設定もあります。

■ アルマイトグレー

  • アルマイトグレー2N【YA2N】

  • アルマイトグレー4N【YA4N】

■ ピアマットフィニッシュ

  • 梨地シルバー1【DS1N】

  • 梨地ステン1【DH1N】

  • 梨地ステン3【DH3N】

    ※DH2Nの設定もあります。

○表面処理カラーの色調は、印刷の特性上実物と多少異なります。ご発注の際はカラーサンプルにてご確認ください。
   また、お選びいただくカラーによって製作納期が異なるものがありますのでご注意ください。
○カラーサンプルをご希望の場合や納期等に関するお問い合せは、最寄りの当社営業窓口までご連絡ください。
