• 温度差による「重力換気」

  バランスウェイを建物上部に設置することで暖められた空気を排出。建物全体の換気を効率的に行います。

• 自然の風力による「風力換気」

  風が吹いている際、風上側では障子が閉まり風の吹込みを抑制します。風下側は風に引っ張られて障子が開き排出が促されます（誘引換気）。

•

  重力換気

  外部

  外部

  内部
  (吹抜け)

  ※給気口が必要です。

•

  風力換気

  バランスウェイを対面に設置すれば、反対からの風向きにも有効

  逆風

  吹込み抑制

  順風

  誘引換気

  外部

  外部

  内部
  (吹抜け)

  ※給気口が必要です。

• 連段窓対応でより効率的に

  連窓、段窓に対応し、限られたスペースで建物全体の排気を担う窓として必要な換気量をしっかりと確保します。

•

導入のポイント

空間の連続性を活かせる建物に最適

「バランスウェイ」は重力換気を利用する自然換気窓です。各部屋～廊下～階段室までの仕切りがないような、空間が連続した建物で効率的に換気できます。

簡単なスイッチ操作で制御

下記のような方法で開放・閉鎖を行います。

• ご使用方法

  開放時

  操作切替ボタン操作で「自動」に切替。 (障子が開き、各種センサーとの連動制御を開始します)

  閉鎖時

  操作切替ボタン操作で「手元」に切替後、 「閉」ボタン操作^※。
  (障子が閉じ、各種センサーとの連動制御を終了します)
  ※閉ボタンはメンテナンス時等に使用します。

•

  障子の開閉

  ボタン操作で自動(センサー制御)と手元(手動制御)へ操作切替を行えます。

  自動／手元の切替

  手動制御時は障子開放・障子閉鎖の状態をボタンで操作します。

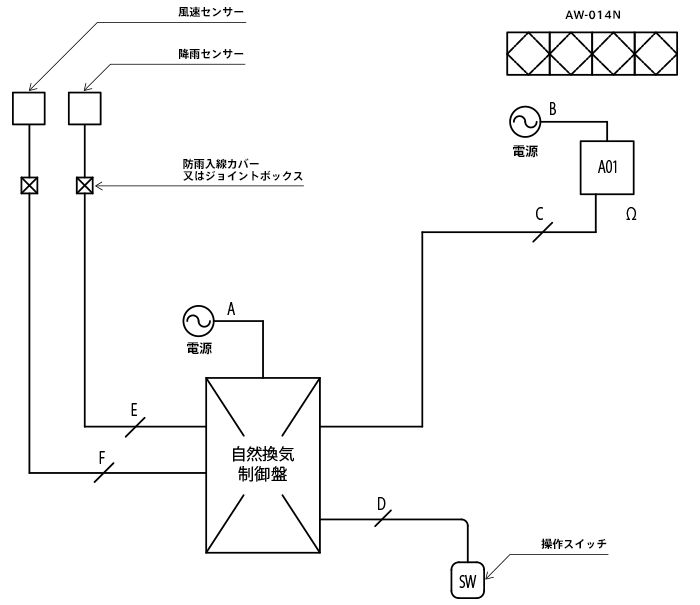

• 降雨センサー・風力センサーによる感知

  降雨時、強風時にはセンサーが感知して、自動で障子を閉鎖します。雨、風がおさまると再び障子を開放します。

•

  降雨センサー

•

  風速センサー
  MCタイプ

•

  風速センサー
  PCタイプ^※
  ※建物高さ５階まで

導入のポイント

専門技術者がいなくてもOK

「バランスウェイ」の操作は簡単で、手間がかかりませんので、専門技術者がいなくても運用していくことが可能です。

ハンドル操作で窓を開閉

バランスウェイは通常、使用開始時にスイッチ操作（電動）で窓を開き、その後は自然エネルギーを活用し換気を行い、使用終了時にはスイッチ操作（電動）で閉じます。万一、災害時等に電力供給が停止した際には、ハンドル操作（手動）で窓を開閉することができますので、通常時と変わらず自然換気を行うことができます。

通常時

スイッチ操作による
開閉操作

停電時

ハンドル操作による
開閉操作

学校施設への導入

電力供給がストップしても使用し続けられます

台風や洪水、土砂崩れ、地震、津波、竜巻等、日本はさまざまな災害に見舞われるリスクがあります。これらの災害の際に避難場所として利用されるのが学校等の建物です。バランスウェイは災害の際に避難場所の電力供給がストップしても、ハンドル操作（手動）により窓を開閉することが可能です。

中間空気層12mm複層ガラス対応

熱負荷軽減に効果的な空気層12mm複層ガラスにも対応可能なガラス溝幅をご用意しております。断熱性の高いA12複層ガラスに対応することで、窓が閉じている時の快適性にも配慮しています。

•

  中間空気層12mm

  中間空気層12mm複層ガラスイメージ

•

  障子閉鎖時イメージ

中間空気層12mm

縦断面

横断面

導入のポイント

1年を通しての省エネ実現

「バランスウェイ」を中間空気層12mm複層ガラス対応とすることで、換気を行わないときの省エネにも貢献します。春秋は自然換気、夏冬は中間空気層12mm複層ガラスにより年間を通しての省エネに貢献します。

学校施設への導入

学校のゼロエネ化実現のために

学校施設は他の用途の施設よりエネルギーの消費が小さい建築物であること等から、良好な教育環境の確保を図りつつ、ゼロエネルギー化への取り組みを積極的に行う意義のある建築物の1つとして捉えられています。バランスウェイを中間空気層12mm複層ガラス対応とすることで換気を行わないときの省エネにも貢献します。
