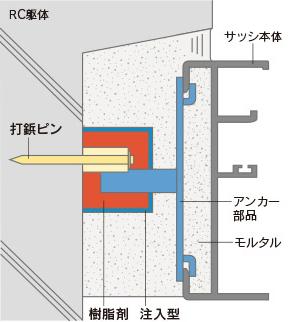

RC造の建築物を対象とした非溶接工法が高強度樹脂接合です。躯体に打ち込んだアンカー部品とサッシ枠側部品の間に注入する樹脂剤の硬化によりサッシを固定します。

非溶接工法(高強度樹脂接合)では、溶接工法で必ず必要となる電源確認・消火対策・火花養生の準備と片付けの手間が削減され、安全な作業を実現します。

対象構造物 |
RC造 |
対象商品 (一般) |
ウインドウ商品(RC 枠) |
アルミ |
EXIMA 31、EXIMA 51、R's 51、R's 61、R's 100Wb |
枠形材断熱 |
EXIMA 32 |
枠障子形材断熱 |
YDS-100、YDP-100 |
アルミ樹脂複合 |
エピソードNEO-LB |
樹脂 |
EXIMA 37、EXIMA 77 |
エントランス商品(RC 枠) |
アルミ |
EXIMA 31e、EXIMA 51e |
スチールドア商品 |
80mm 見込 |
EXIMA 80St、R's SDX |
共通部材 |
形材水切(RC 用A・B タイプ) |
連窓用方立 (RC用A・B・C・D タイプ、90°出隅、90°入隅、120°出隅、135°出隅) |
形材膳板(RC用膳板、結露受膳板) |
対象商品 (BL認定) |
ウインドウ商品(RC 枠) |
EXIMA 31BL、EXIMA 31BL-bs |
スチールドア商品 |
EXIMA 80St BL-bs 玄関ドア |
性能 |
商品本体の性能に準ずる |
外部環境 |
硬化時間 |
外気温度 |
0℃〜40℃ |
60分〜2.5分 |
23℃ |
5分 |
硬化前材料状態 |
ゲル状(たれにくい) |
水濡れ硬化 |
問題なし |
寸法条件 |
躯体~枠 標準クリアランス寸法 |
三方枠:30mm |
下枠:50mm※1 |
標準調整代 |
± 5mm |
躯体~枠間対応寸法 |
三方枠:25mm ~ 35mm※2(オプション:35mm ~ 50mm) |
下枠:40mm ~ 80mm※1 |
※1 アルミエントランス商品については、各窓種ごとに寸法が異なります。当社営業窓口までお問い合せください。
※2 オプション対応となる範囲については、調整用ボルトを変更・差替での対応となります。

RC造向け 非溶接工法(高強度樹脂接合)
商品名
納まり
仕様
外装
CADデータ
EXIMA 31 引違い窓(2枚建)
RC納まり
Aタイプ/35mm溝幅
タイル
ダウンロード
EXIMA 31 引違い窓(2枚建)
RC納まり
Aタイプ/35mm溝幅
タイル
ダウンロード
EXIMA 31 引違い窓(2枚建)
RC納まり
Eタイプ/35mm溝幅
タイル
ダウンロード
EXIMA 51 引違い窓(2枚建)
RC納まり
Eタイプ/35mm溝幅
タイル
ダウンロード
R's 51 片引き窓(内動タイプ)
RC納まり
35mm溝幅
タイル
ダウンロード
R's 61 たてすべり出し窓
RC納まり
35mm溝幅
タイル
ダウンロード
EXIMA 32 引違い窓(2枚建)
RC納まり
Aタイプ/35mm溝幅
タイル
ダウンロード
EXIMA 32 引違い窓(2枚建)
RC納まり
Eタイプ/35mm溝幅
タイル
ダウンロード
YDS-100 引違い窓(2枚建)
RC納まり
Aタイプ/34mm溝幅
タイル
ダウンロード
YDP-100 たてすべり出し窓
RC納まり
36mm溝幅
タイル
ダウンロード
EXIMA 77 引違い窓(2枚建)
RC納まり
Aタイプ/34mm溝幅
タイル
ダウンロード
EXIMA 37 たてすべり出し窓
RC納まり
34mm溝幅
タイル
ダウンロード
エピソードNEO-LB 引違い窓(2枚建)
RC納まり
Aタイプ/26mm溝幅
タイル
ダウンロード
エピソードNEO-LB たてすべり出し窓
RC納まり
26mm溝幅
タイル
ダウンロード
EXIMA 31e FIX窓
RC納まり
18mm溝幅
タイル
ダウンロード
EXIMA 51e FIX窓
RC納まり
18mm溝幅
タイル
ダウンロード
EXIMA 51e
引違い戸(かまちタイプ) 枠内 2枚建
RC納まり
障子:11mm溝幅
枠:18mm溝幅
タイル
ダウンロード
EXIMA 51e 片開きドア(丁番ドア)
RC納まり
Bタイプ/18mm溝幅
タイル
ダウンロード
EXIMA 51e
自由開きドア(フロアヒンジドア)
RC納まり
障子:23mm溝幅
枠:18mm溝幅
タイル
ダウンロード
EXIMA 51e
自動ドア(一般スライド)エンジン内臓
RC納まり
障子:23mm溝幅
枠:18mm溝幅
タイル
ダウンロード
EXIMA 80St 玄関ドア
RC納まり
標準仕様
タイル
ダウンロード
EXIMA 80St 玄関ドア
RC納まり
標準仕様
RC打放し
ダウンロード
EXIMA 80St 玄関ドア
RC納まり
対震防犯・指はさみ防止仕様
タイル
ダウンロード
EXIMA 80St 玄関ドア
RC納まり
対震防犯・指はさみ防止仕様
RC打放し
ダウンロード
EXIMA 80St 玄関ドア
RC納まり
標準仕様
タイル
ダウンロード
EXIMA 80St 玄関ドア
RC納まり
対震防犯・指はさみ防止仕様
タイル
ダウンロード
