●性能表示は、JIS規格(JIS A 4702およびJIS A 4706)に準拠しています。
各性能は窓種や寸法、使用するガラスなどの条件によって異なります。

内窓改修 かんたん マドリモ 内窓 プラマードU

プラマードU 商品ブランドサイト

現在ある窓はそのままに、その内側の木枠に直接取り付けられる樹脂製の内窓です。
断熱性や遮音性など、窓の性能をグレードアップさせ、快適な住空間、省エネ化を実現します。

※昭和40年代集合住宅の間取りイメージです。

かんたん マドリモ 内窓「プラマードU」改修イメージ(色:グレイ)

外部環境の変化、内部空間への要求の高まり

  • リビングなど ●窓が大きい分、ガラス面積が広く音や熱が逃げやすい ●冷暖房の効きが悪い ●暖房の熱、調理時の水蒸気で結露が発生
  • 廊下側の窓 ●騒音や足音が聞こえる ●室内の音が外部に漏れる ●陽が当たらず、結露が発生
  • ●遮音性を向上させたい! ●断熱性を向上させ省エネを図りたい! ●結露を抑えたい!
  • ●遮音性を向上させたい! ●結露を抑えたい!

遮音性

外からの音を今までより15dB低減。騒音が半分以下に聞こえる防音効果です。



※人間の耳は、10dB下がれば、音が約半分に減ったように感じると言われています。



※外窓:アルミ製窓 T-1(ガラス厚:5㎜)、内窓:「プラマード U」(ガラス厚:5㎜)、中間空気層:150㎜を想定

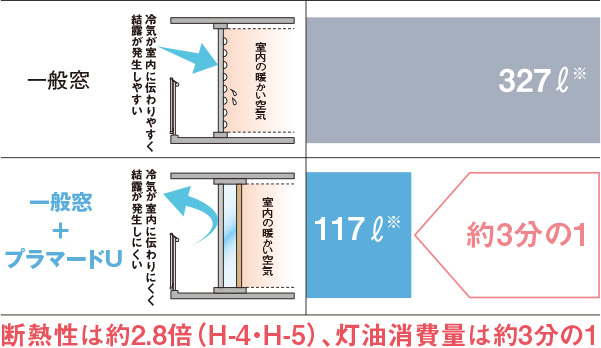

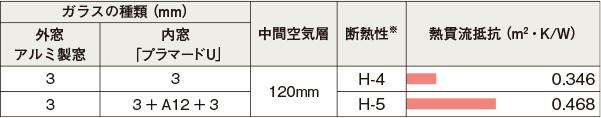

断熱性・省エネ化

冷暖房コストを節約できます

今ある窓(外窓)と新しい窓(内窓)の間にできる空気層が熱を伝えにくくし、断熱効果を発揮。プラマードUは樹脂製。樹脂はアルミの1000倍、熱を伝えにくい性質があり、断熱効果を高めます。

【算出条件】 解析No:00026

●気象データ:「拡張アメダス気象データ」2000年版標準年/(一社)日本建築学会 ●計算地点:東京 ●住宅モデル:延床面積:70.0㎥/開口面積:12.16㎡「平成25年省エネルギー基準に準拠した算定・判断の方法及び解説Ⅱ住宅」標準住戸のプラン ●住宅の仕様:開口部※1 アルミサッシ(単板ガラス)、開口部※2 アルミサッシ(単板ガラス)+プラマード U(Low-E複層ガラス(断熱タイプ)ニュートラル) ●遮蔽物:居室の5窓にレースカーテンを併用 ●想定生活者:4人家族 ●空調設定:暖房20℃ 冷房27℃(就寝時28℃)・60% ●空調運転方法:間歇運転 ●電気料金:27円/kwh(税込)((公社)全国家庭電気製品公正取引協議会 新電気料金目安単価)

※1【熱貫流率】仕様に応じた開口部の熱貫流率を使用 【日射熱取得率】ガラス種別及び付属部材に応じた日射熱取得率を使用
※2【熱貫流率】仕様に応じた開口部の熱貫流率を使用 【日射熱取得率】JIS R 3106 より求めた日射熱取得率を使用

防露性

不快な結露の発生を抑えます。

冷気が室内に伝わりにくく結露を低減し、カビやダニの発生を抑制します。

施工性

1セットあたり工事はわずか60分で終了。

枠に軟質材を装備することにより、木額との隙間をかくし、きれいに納まります。

※かんたん マドリモ 内窓「プラマードU」の取り付け時間のみです。別途窓枠工事等が発生することがあります。

マンション用ふかし枠50

※連結部品の数は窓種・サイズによって異なります。

バリエーション

窓種バリエーション

■引違い窓
戸先錠仕様
  • 2枚建窓タイプ
  • 2枚建テラスタイプ
クレセント仕様
  • 2枚建
  • 3枚建
  • 4枚建
  • 偏芯2枚建
  • 偏芯4枚建
■FIX窓
■内開き窓
■開き窓テラス

カラーバリエーション

  • 木目クリア 木目クリア
  • 木目ナチュラル 木目ナチュラル
  • ミディアムオーク ミディアムオーク
  • ダークブラウン
  • グレイ
  • ホワイト

商品仕様

●性能表示は、JIS規格(JIS A 4702およびJIS A 4706)に準拠しています。
各性能は窓種や寸法、使用するガラスなどの条件によって異なります。

窓種 ガラス溝幅
(mm)
性能 CADデータ
耐風圧 ※1 気密 ※1 水密 遮音 ※3 断熱 ※3
引違い窓(2枚・4枚建) 9・18 600Pa A-4 ※2 - T-4 H-5
引違い窓(3枚建) 9・18 600Pa A-3 - T-4 H-5
FIX窓 9・18 600Pa A-3 - T-4 H-5
内開き窓 9・18 600Pa A-3 - T-4 H-5
開き窓テラス(ドア) 9・18 600Pa A-3 - T-4 H-5
※1 耐風圧性能・気密性能はプラマードU本体の性能です。
※2 A-4等級はクレセント仕様の場合 (戸先錠仕様はA-3等級)⇒詳しくはこちら
※3 外窓・内窓のガラス条件・中空層により、性能が変わります。⇒詳しくはこちら
:CADデータをダウンロードできます。
