耐震フレーム+窓 FRAMEⅡ(フレームⅡ)
次世代住宅ポイント対象商品
 ※補助対象とならない場合がございます。詳細はこちらをご確認ください。

耐震フレーム+窓 FRAMEⅡ(フレームⅡ)
耐震フレーム+窓 FRAMEⅡ(フレームⅡ)

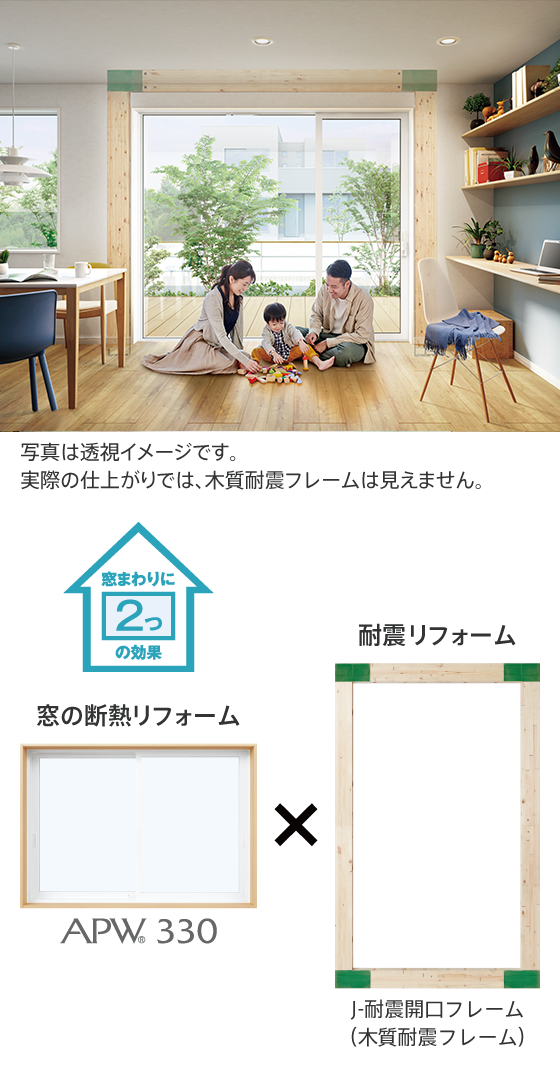

「断熱×耐震」2つの効果。

木質耐震フレームに高性能樹脂窓 APW 330 を組み合せ、住まいの耐震補強と窓まわりの断熱化を同時に実現します。
「フレームⅡ」を住宅にバランスよく配置することで性能向上が可能です。APW511とも組合せ可能です。

商品特長

住まいの耐震と断熱を同時に実現

「フレームⅡ」は、木質耐震フレームで、耐震上弱点となる開口部の耐震性能を向上し、高性能な樹脂窓を採り入れることで開口部の断熱性を向上します。

改修箇所に応じて選べるタイプ

開口部の大きさにより門型、BOX型を選択することで住宅全体に使用することが可能です。

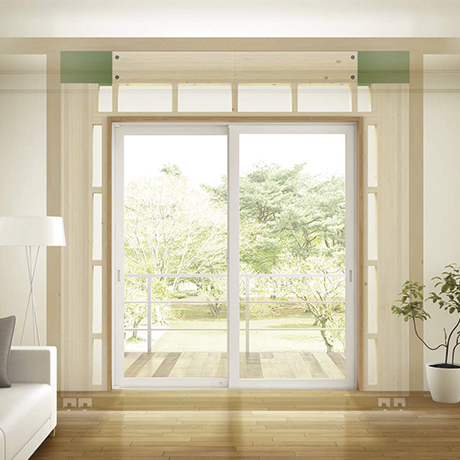

門型(部材断面寸法 105㎜×240㎜)

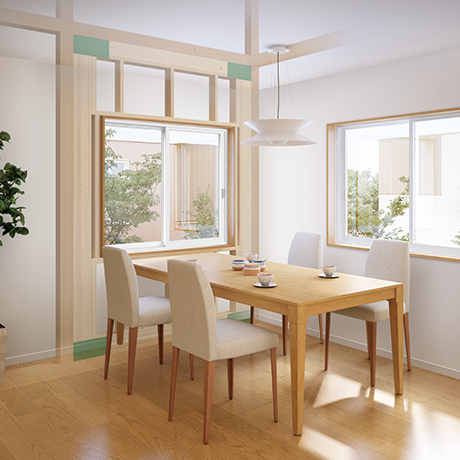

BOX型(部材断面寸法 105㎜×150㎜)

耐震性

J-耐震開口フレーム(木質耐震フレーム)で開口部を耐震壁に

J-耐震開口フレーム(木質耐震フレーム)は、開口部を大きく確保しつつ、従来の耐力壁と同様に耐震基準を満たす強度を確保できます。柱・梁の内側に取付けるため、新築、リフォーム、リノベーション施工現場で柔軟に対応できます。フレームは鉛直力を負担せず、水平力のみを負担する耐力壁となります。


一般的な耐震補強

フレームⅡなら


※J-耐震開口フレームは、J建築システム株式会社が開発した商品です。「耐震開口フレーム」は、J建築システム株式会社の登録商標です。
特許 第3878933 号
[URL]http://www.j-kenchiku.co.jp/別ウィンドウで開きます

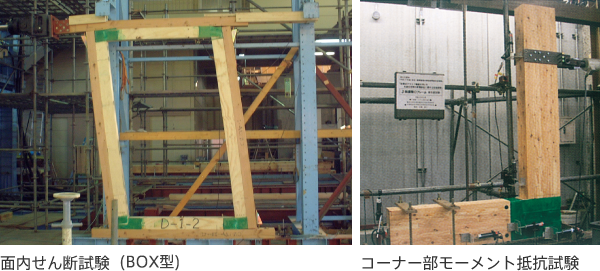

新築・改修(リフォーム・リノベーション)両方の「公的評価」を取得

●(一財)日本建築センター 建築基準法施工規則 国土交通大臣認定 取得(TWDB-0062)
●(一財)日本建築防災協会 住宅等防災技術評価書 取得(DPA-住技-4)

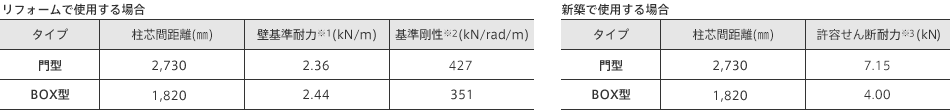

耐力表

※1:一般診断法に用いる数値
※2:精密診断法に用いる数値
※3:建物の耐力壁を構造用面材を主とした仕様の場合の数値
※上記の数値は、サイズによって異なります。新築で使う場合は構造計算をおすすめします。詳細は「フレーム設計・施工説明書」をご参照ください。

APW330

高性能樹脂窓APW 330で住まいを快適断熱化

「フレームⅡ」の窓は、高性能樹脂窓APW330を採用。
高い断熱性で、夏涼しく、冬暖かい。いごこちをつくる窓です。

1. Low-E複層ガラスだから熱の出入りを軽減

2枚のガラスの空気層とガラス内側の金属コーティングにより熱の伝わりを軽減。単板ガラスの約4倍の断熱効果を発揮します。

2. 樹脂だから結露の発生を軽減

樹脂の熱の伝わりは、アルミの約1,000分の1。室内外の温度差で生じる結露を大幅に軽減します。

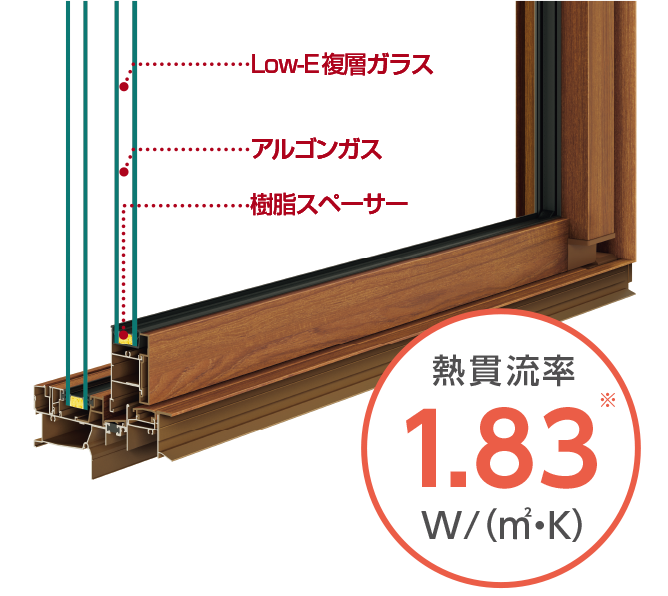

※熱貫流率は、たてすべり出し窓+FIX連窓アングル付Low-E複層ガラス ブルー アルゴンガス入り[16513サイズ]の場合

※熱貫流率とは、熱の伝えやすさを表した値のことで数字が小さいほど性能が良いことになります。(JIS A 4710:2015に準じた試験値)

※写真はたてすべり出し窓(樹脂スペーサー)の断面イメージです。

APW330なら、快適な温熱環境を実現

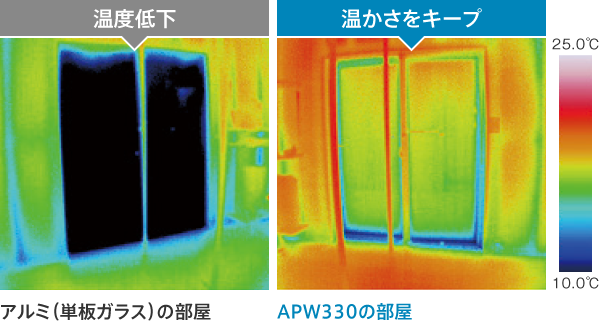

○サーモグラフィカメラによる窓辺の温度比較

APW330なら、不快な結露を抑制

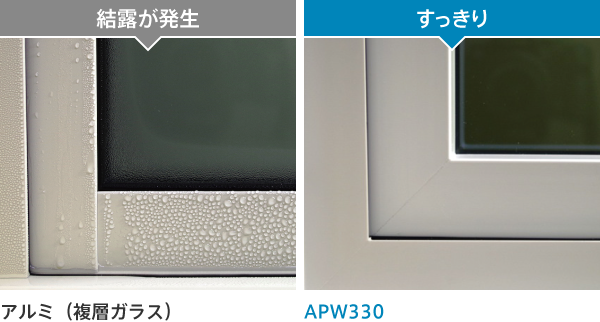

○冬の窓辺の結露比較

[サーモグラフィ画像条件] 床暖房停止後4時間経過時/社内試験による。

[結露画像条件]室外温度:0℃、室内温度:20℃、相対湿度:60%

※注意 結露の発生は窓の性能だけではなく、住まいや他の自然環境にも影響されます。室内の条件によって結露が発生する場合もあります。

窓がグレードアップし美しさと使い勝手が向上

美しいデザイン

従来の樹脂窓では見られないスタイリッシュなデザインにより、様々なコーディネイトが可能です。

1.スリムフレーム

新しい「ガラス接着技術」で強度を確保。
アルミフレームと同等のスリム化を実現しました。

2.フラットコーナー

独自の溶着技術により、コーナーをフラットに仕上げました。

3.ラウンドエッジ

フレームに丸みをもたせ、スリムさを際立たせています。

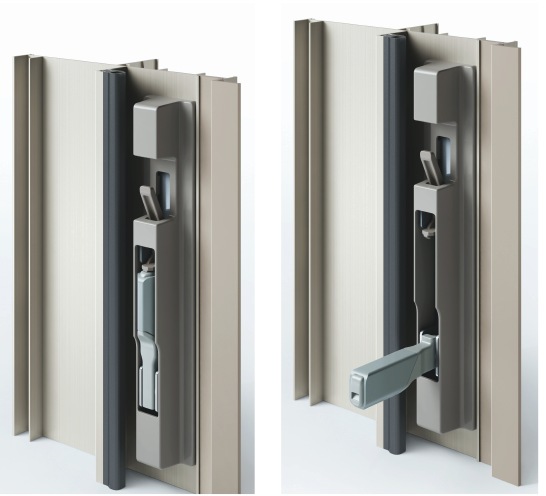

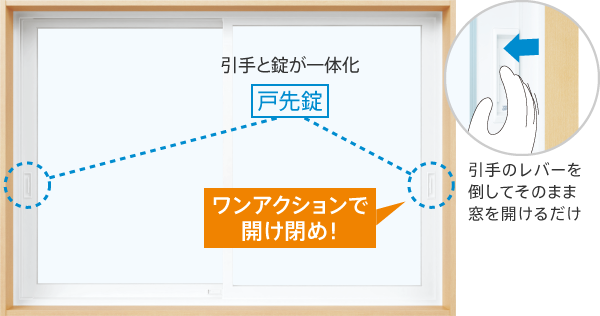

戸先錠仕様だから開け閉めラクラク

引手と錠が一体化しており、開閉動作と同時に施解錠が可能です。レバーを倒し、そのまま窓を開けます。

※戸先錠は窓を閉めると自動的に錠がかかります。戸先錠がかかった状態では、外部から窓を開くことはできません。片引き窓・両袖片引き窓にも戸先錠を採用しています。(引違い窓とは意匠が異なります。)

APW「戸先錠」は、キッズデザイン賞(子ども視点の安全安心デザイン一般部門)を受賞しました。

詳しくは ニュースリリース キッズデザイン協議会

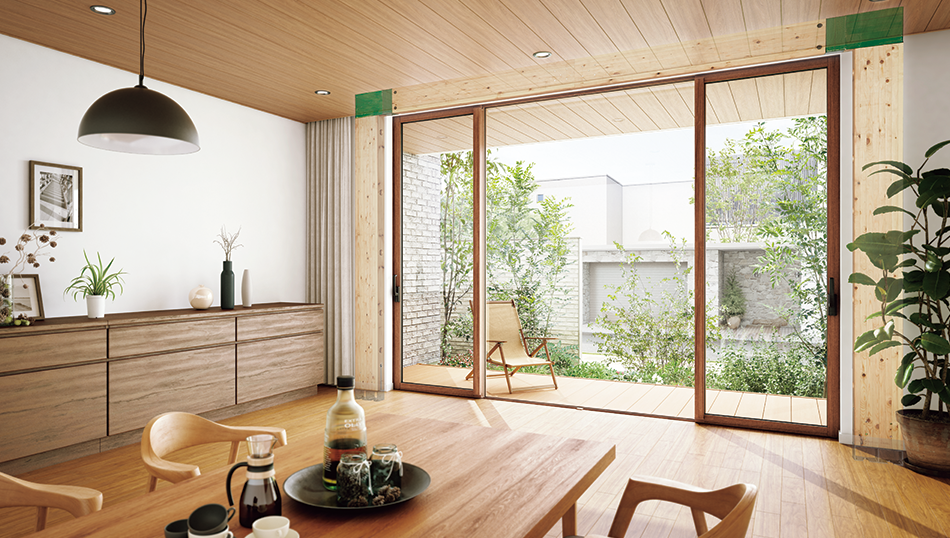

APW511 大開口スライディング

意匠性の高い大開口窓との組合せで、広々と開放的な住まいに。

製作範囲最大W5,500mm(W4,000mm)まで対応可能です。
※写真のような両袖片引き窓の場合

大開口空間で高い断熱性能を実現

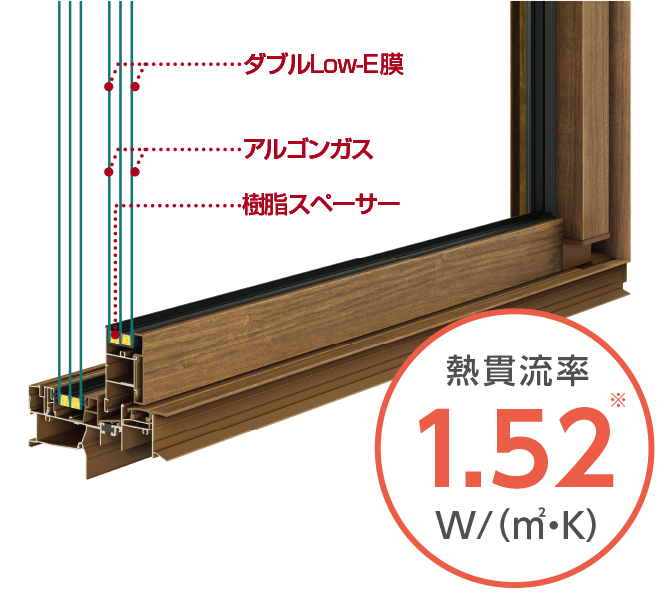

トリプルガラス仕様

片引き窓(均等タイプ)[W2,600×H1,530(mm)]ダブルLow-Eトリプルガラス ブルー/アルゴンガラス入 樹脂スペーサー 3mm+G10+3mm+G10+3mm
※JIS A 2102に基づく計算による開口部の熱貫流率

Low-E複層ガラス仕様

片引き窓(均等タイプ)[W2,600×H1,530(mm)]Low-E複層ガラス ニュートラル/アルゴンガラス入 樹脂スペーサー 3mm+G16+3mm
※JIS A 2102に基づく計算による開口部の熱貫流率

様々な機能

指はさみ防止ストッパー

枠に内蔵されたストッパーにより、不用意に障子を閉めた際の指はさみを防止します。

障子全開時の引き残しゼロ

開けた際の眺望性と有効開口を確保。

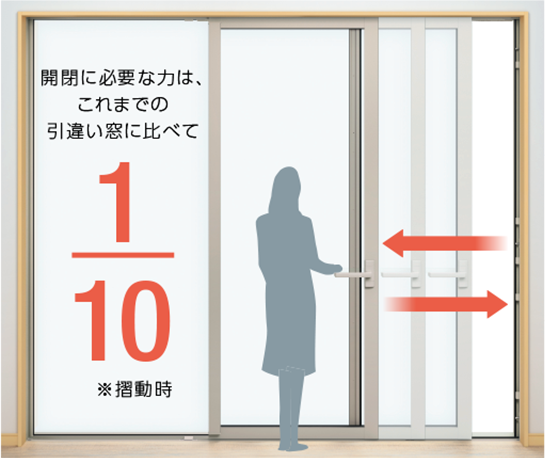

スムースムーヴィング

従来の引違い窓に比べ1/10の力で開閉が可能。スムースフィット機構で開閉時は垂直、施錠時には傾くベアリング付き4連可傾戸車を採用し、スムーズな開閉と高い気密性を誇ります。

下枠フラット形状

サッシ下枠の凹凸をなくして段差を解消。床とデッキがフラットに繋がることで広々とした空間が生まれます。

耐震商品に関するお問い合せ

・耐震商品お問い合せ窓口

0120-4134-30

・受付時間

月曜~土曜 9:00~17:00 (日・祝日・年末年始・夏期休暇等を除く)

・耐震商品お問い合せ窓口

0120-4134-30

・受付時間

月曜~土曜 9:00~17:00 (日・祝日・年末年始・夏期休暇等を除く)
